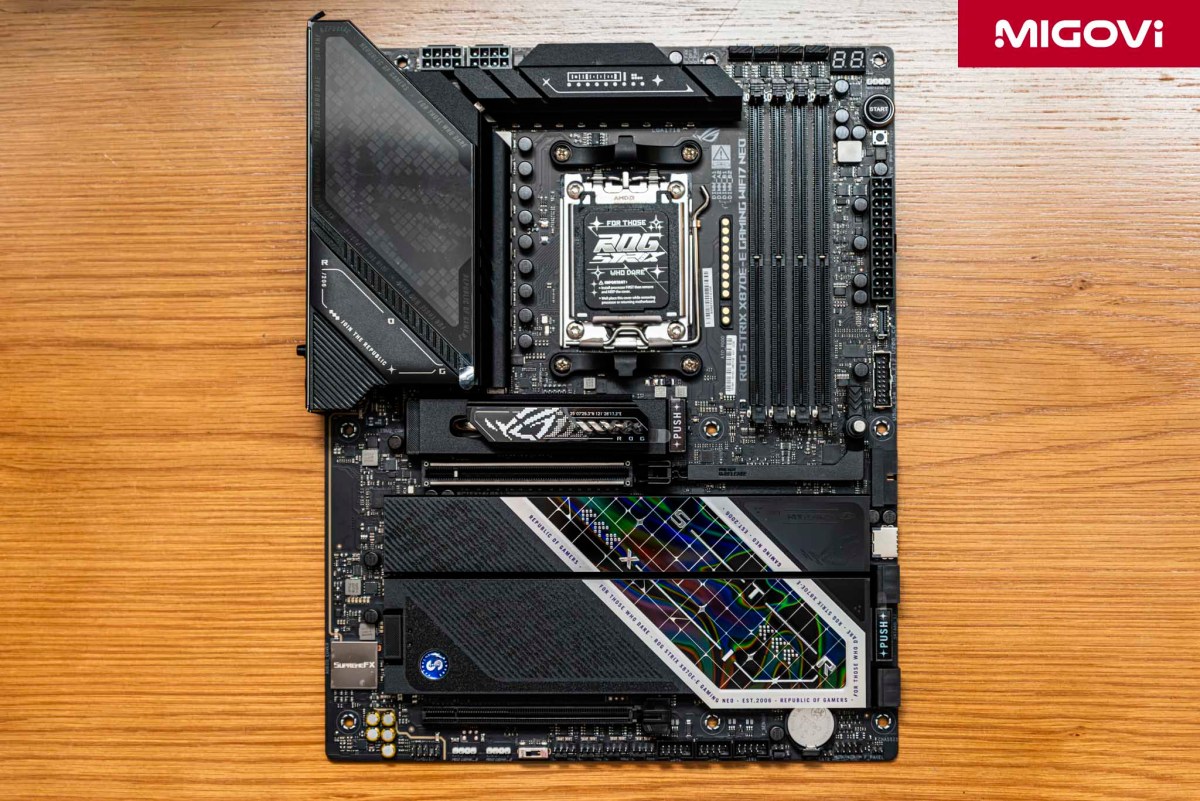

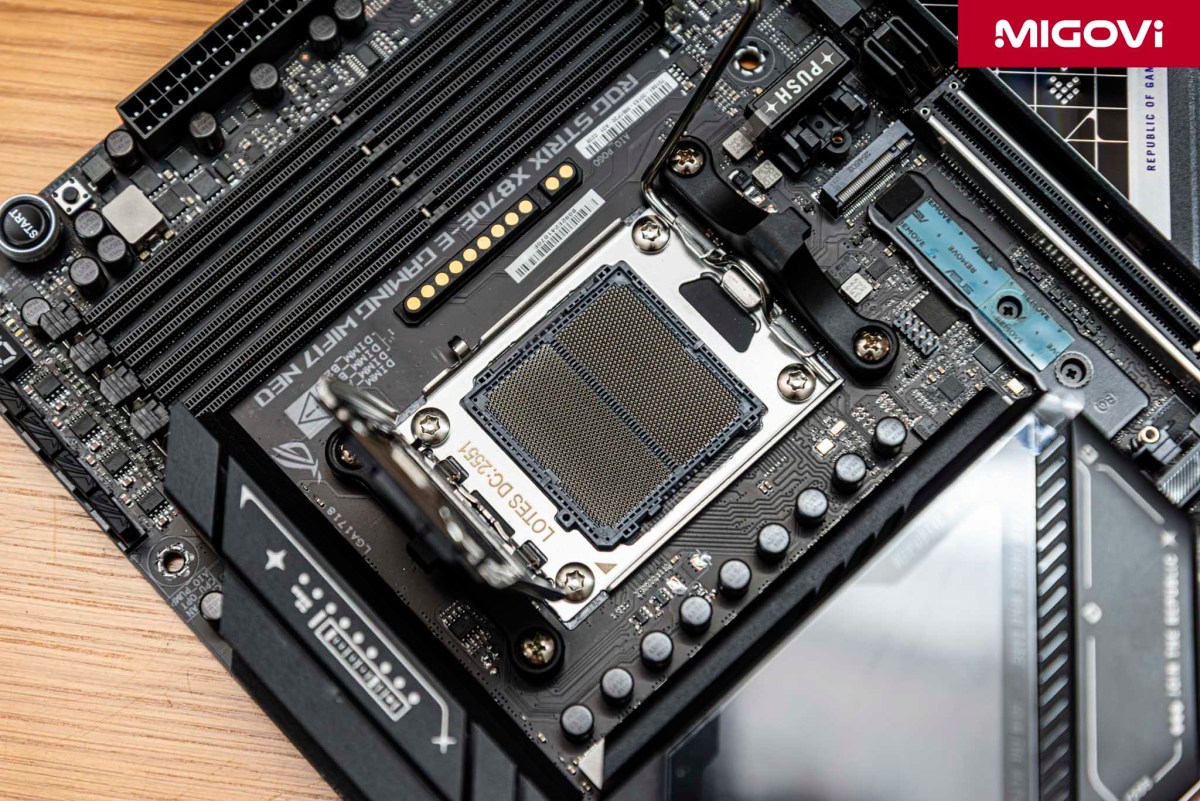

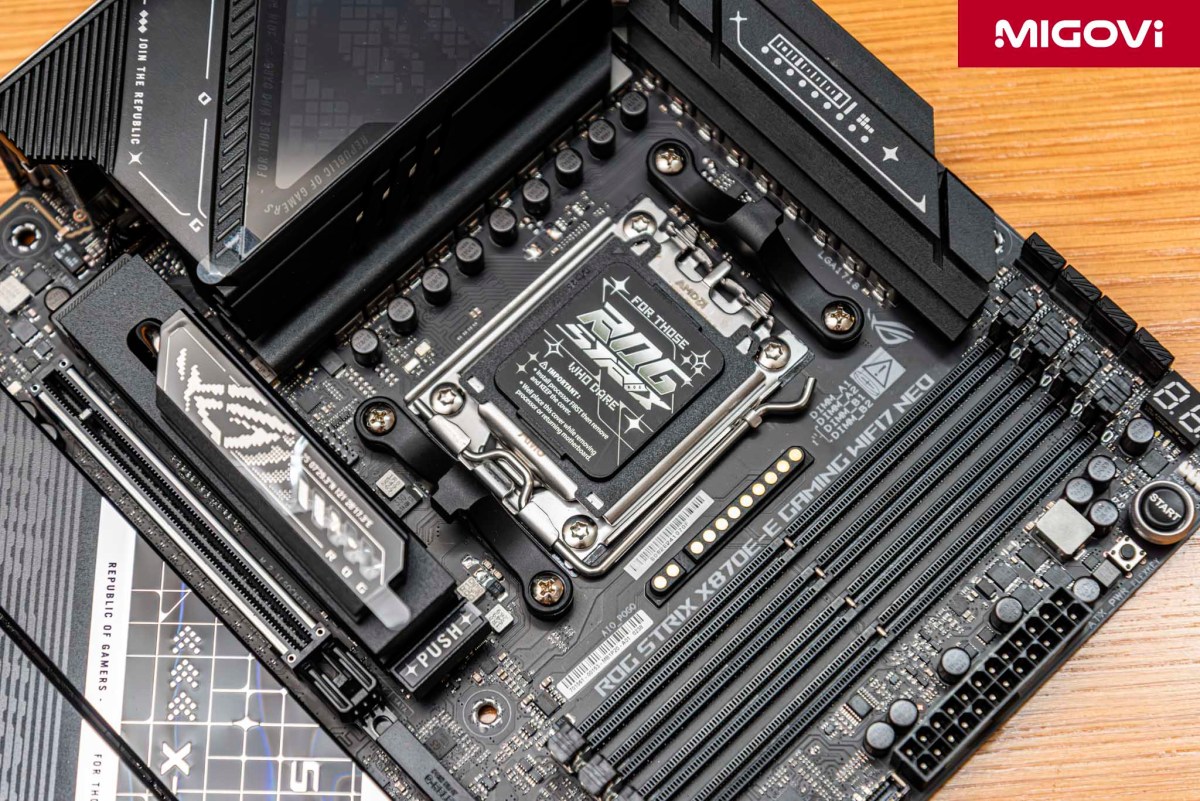

ASUS ROG Strix X870E-E Gaming WiFi7 Neo là nền tảng mainboard cận cao cấp cho CPU AMD socket AM5.

So với thế hệ trước và đời chipset X670E, hậu tố Neo của mainboard mới vừa mang ý nghĩa tiếp thị, vừa thể hiện cho thiết kế cơ điện tử hoàn toàn mới. Trên ROG Strix X870E-E Gaming WiFi7 Neo, ASUS tập trung tối ưu hóa luồng dữ liệu PCIe, cải tiến hệ thống lắp ráp cơ học không cần công cụ, bên cạnh đó là trí tuệ nhân tạo (AI) giúp tự động hóa quá trình tối ưu phần cứng. ROG Strix X870E-E Gaming WiFi7 Neo nhắm tới giới sáng tạo cần khả năng lưu trữ lớn, các tay ép xung cần nguồn điện sạch, hay game thủ chuyên nghiệp cần sự ổn định cao. Sản phẩm cung cấp đủ tính năng và hiệu năng, trong khi không cần phải chi quá nhiều cho dòng cao hơn, điển hình là ROG Crosshair X870E Hero.

18+2+2 pha nguồn, định mức 110A

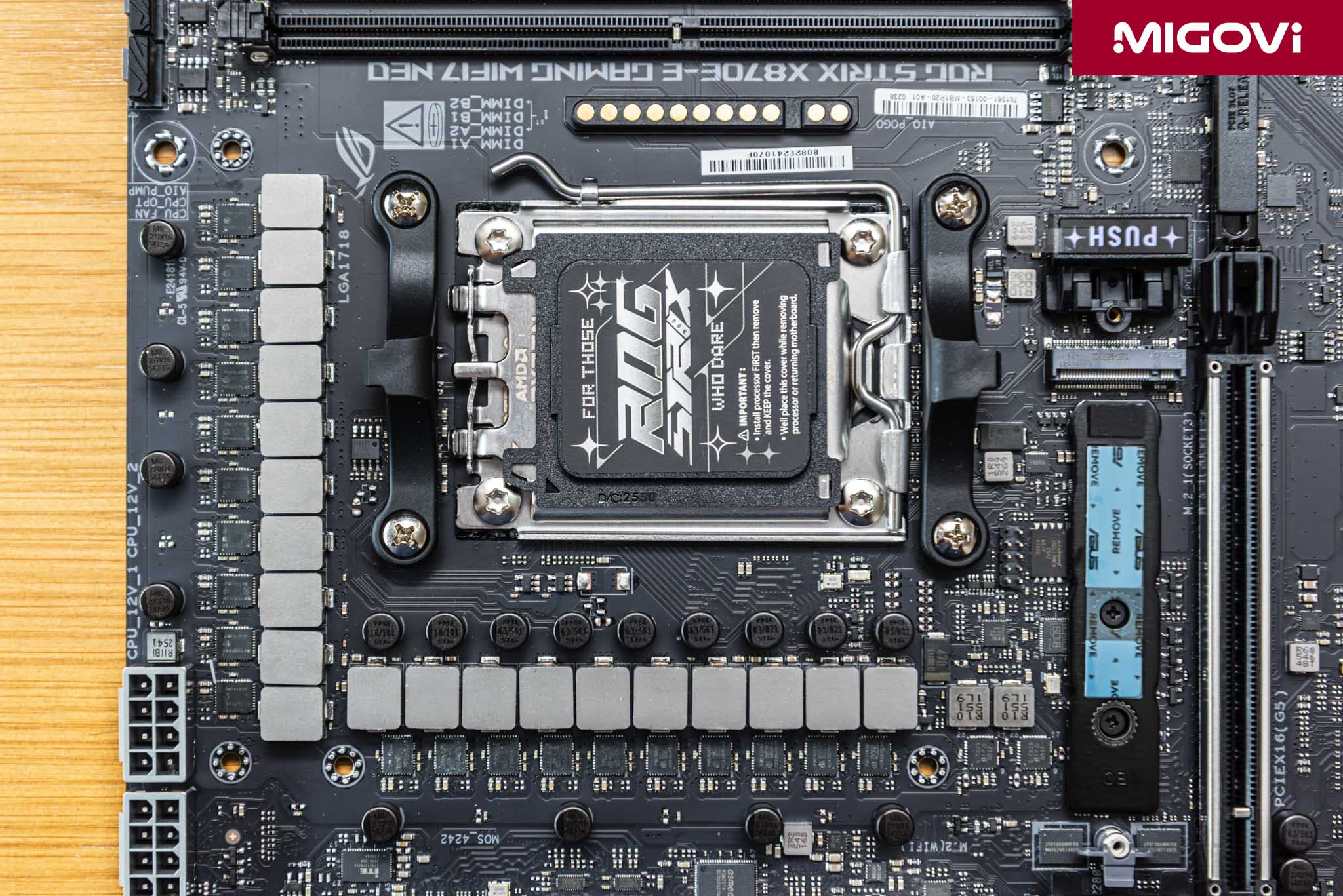

Hệ thống cấp nguồn trên ASUS ROG Strix X870E-E Gaming WiFi7 Neo có thiết kế 18+2+2 pha điện. Thành phần gồm có 18 pha cho VCORE (cấp nguồn chính cho các nhân xử lý của CPU), 2 pha cho SOC (quản lý bộ điều khiển bộ nhớ và các luồng giao tiếp PCIe), 2 pha phụ để ổn định các tín hiệu ngoại vi. Mỗi pha nguồn trong cụm 18+2 có khả năng chịu dòng điện lên tới 110A, trong khi cụm 2 pha phụ trợ chịu được 80A.

Khi nhân tổng số pha nugồn với định mức dòng điện, hệ thống VRM của ASUS ROG Strix X870E-E Gaming WiFi7 Neo có thể cung cấp năng lượng trên lý thuyết vượt xa mọi giới hạn tiêu thụ của các vi xử lý Ryzen hiện tại, kể cả khi ép xung bằng nitơ lỏng (LN2). Thiết kế này giúp hệ thống lúc hoạt động ở tải thông thường hoặc tải nặng (dựng hình, xử lý video), các MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) chỉ phải chạy ở phần rất nhỏ của công suất thiết kế. Điều này kéo theo các MOSFET duy trì trạng thái nhiệt độ thấp, giảm thất thoát năng lượng và kéo dài tuổi thọ linh kiện.

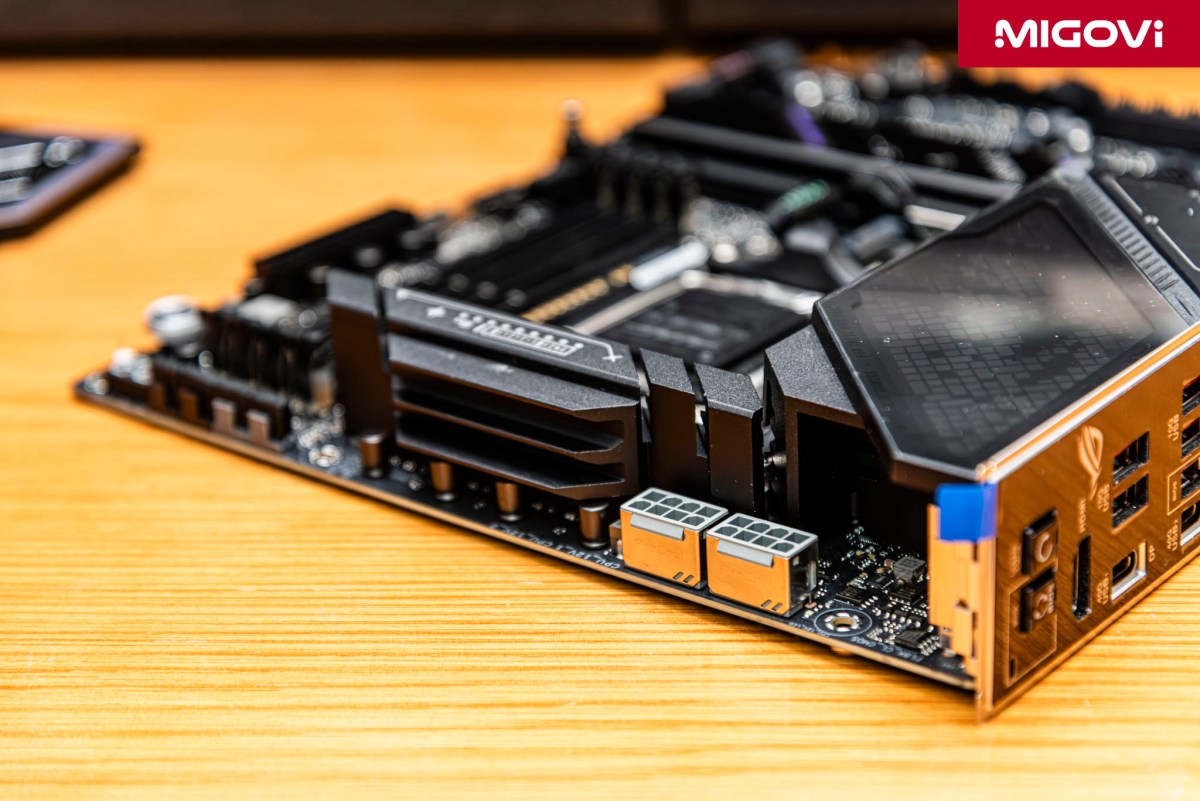

Dòng điện cấp từ bộ nguồn (PSU) được dẫn vô mainboard thông qua 2 đầu EPS12V Dual ProCool II. Không như các chuẩn cắm thông thường sử dụng chân cắm rỗng, ProCool II sử dụng các chân cắm đặc (solid pin) kết hợp với lớp vỏ kim loại bao bọc bên ngoài. Thiết kế này giúp giảm trở kháng tiếp xúc, cho phép dòng điện cường độ cao đi qua dễ dàng và loại bỏ hiện tượng tụ nhiệt tại điểm kết nối - nguyên nhân chính gây ra các sự cố cháy nổ đầu cắm trên các hệ thống ép xung cao cấp. Bên cạnh đó, hệ thống VRM còn có cuộn cảm hợp kim chất lượng cao, kết hợp cùng tụ rắn siêu bền, tăng cường độ bền bỉ và ổn định.

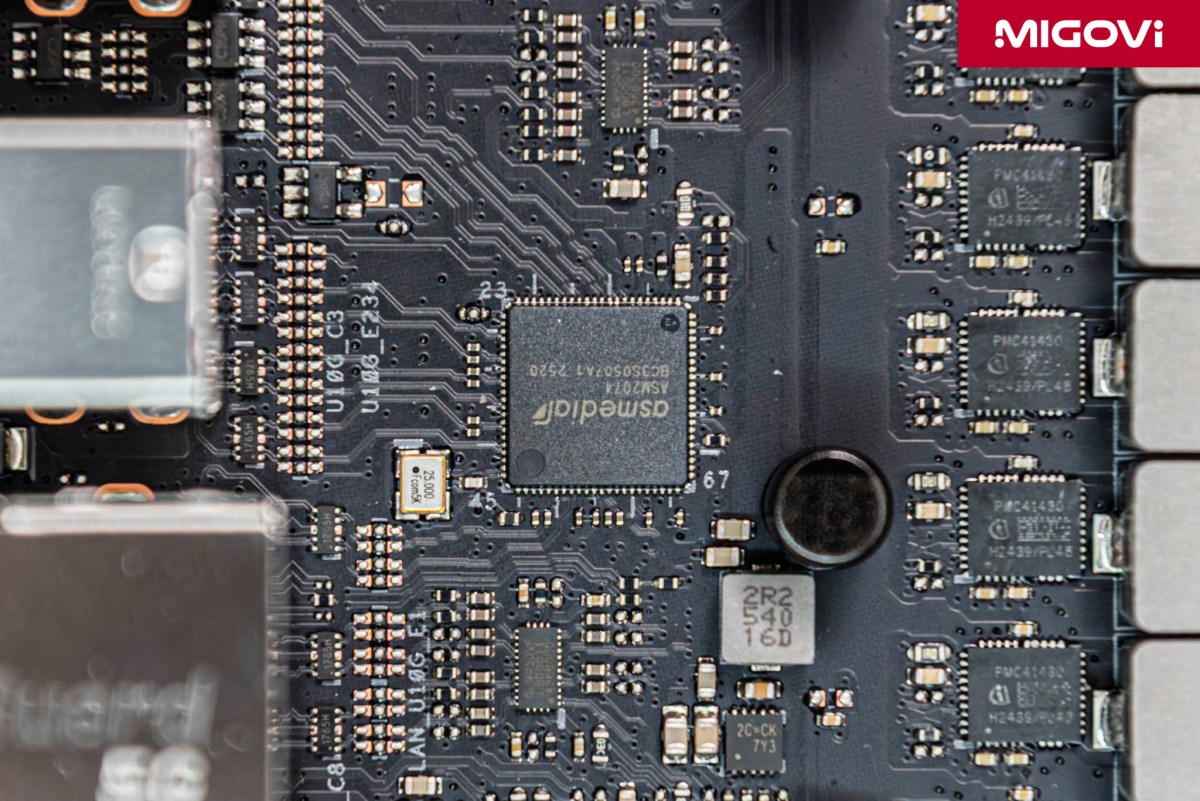

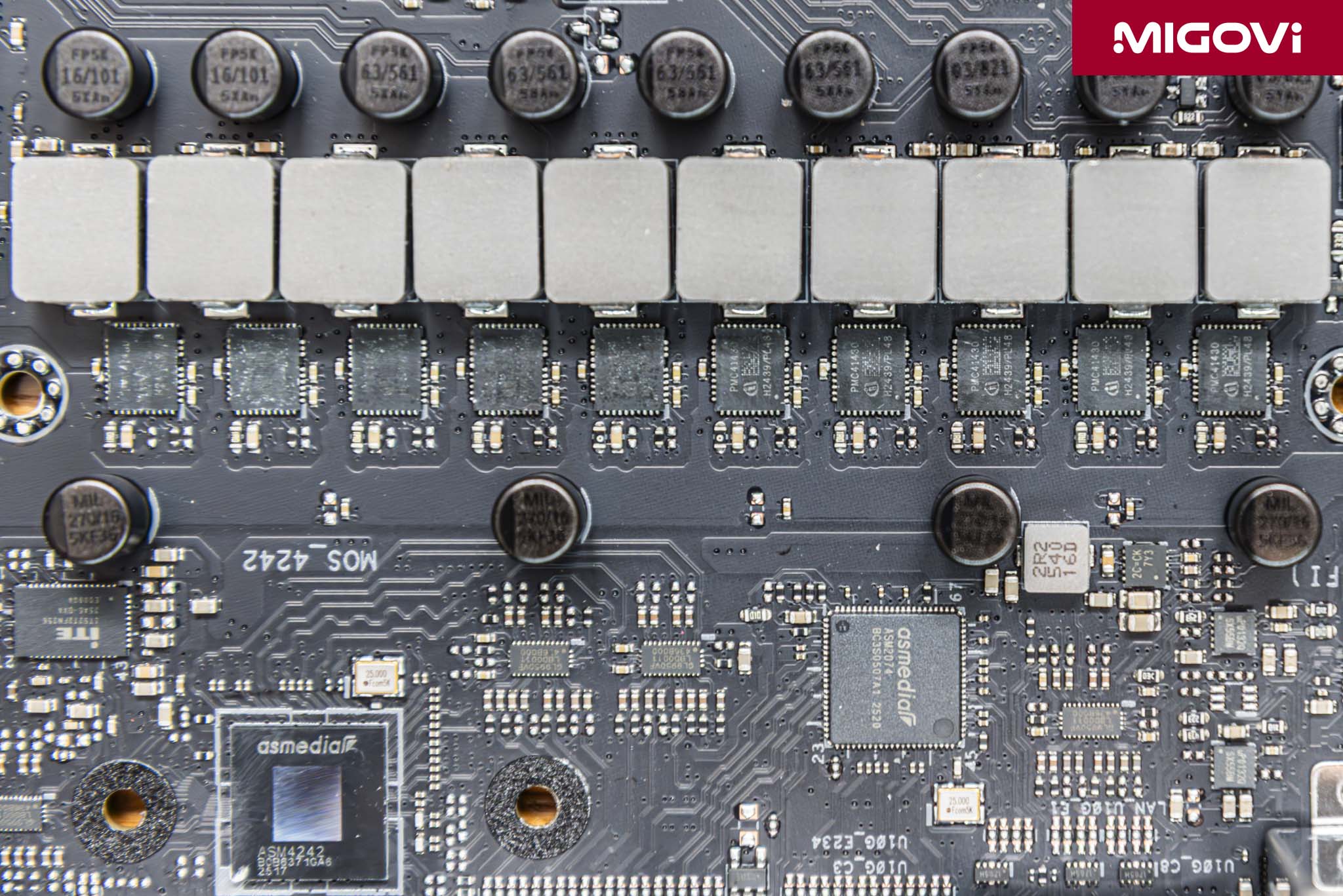

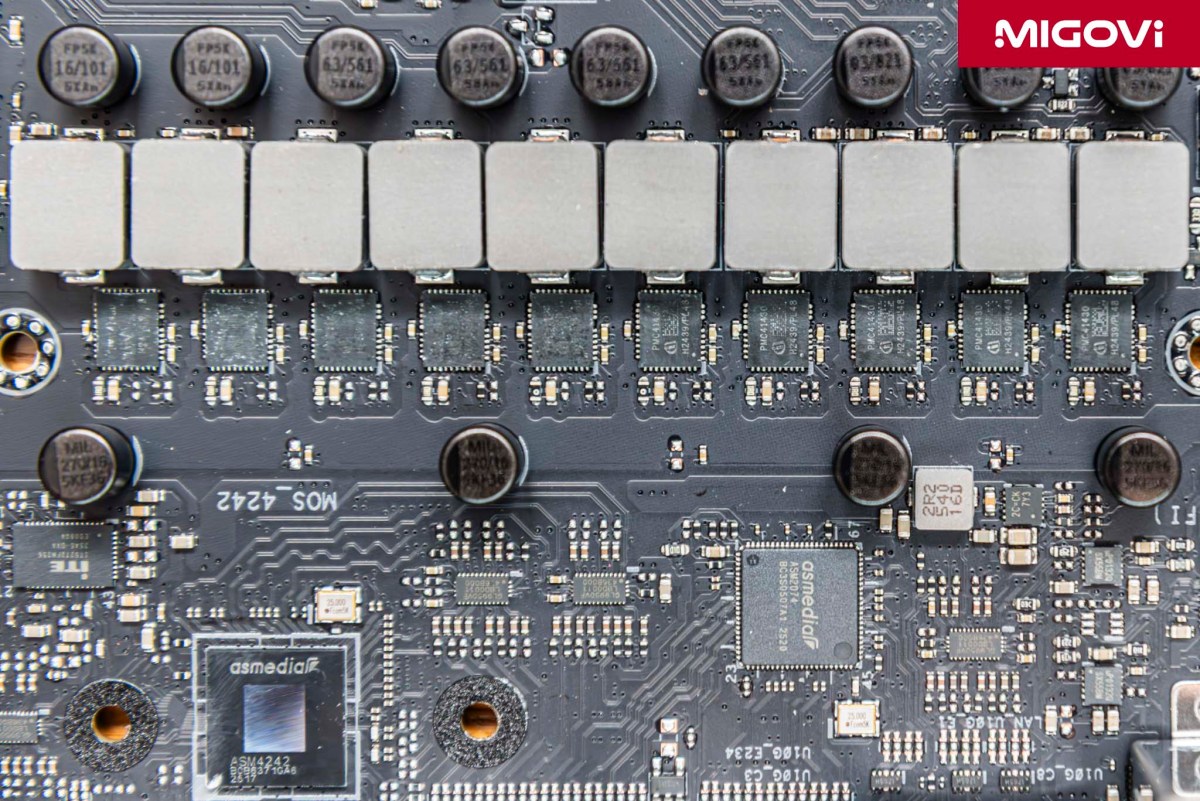

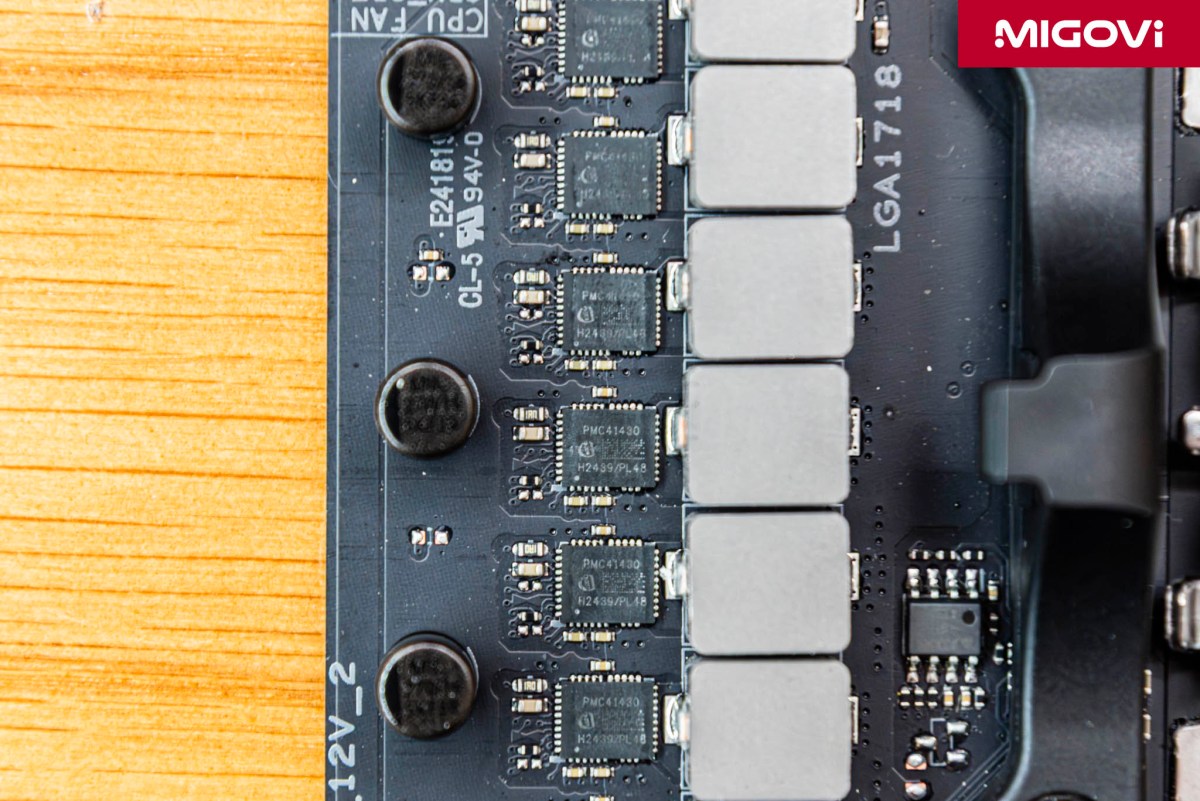

Nằm ngay bên cạnh các cuộn cảm hợp kim là các Power Stage (còn gọi là DrMOS - Driver MOSFET), có nhiệm vụ trực tiếp hạ áp và bơm dòng điện cường độ cao vô CPU. Trong thiết kế VRM hiện đại, con chip Power Stage như PCM41430 tích hợp tất cả (High-side MOSFET, Low-side MOSFET và Driver) vào 1 đế duy nhất. Thiết kế này giúp giảm độ trễ đóng ngắt dòng điện, tản nhiệt đều hơn và chịu được cường độ dòng điện cực lớn.

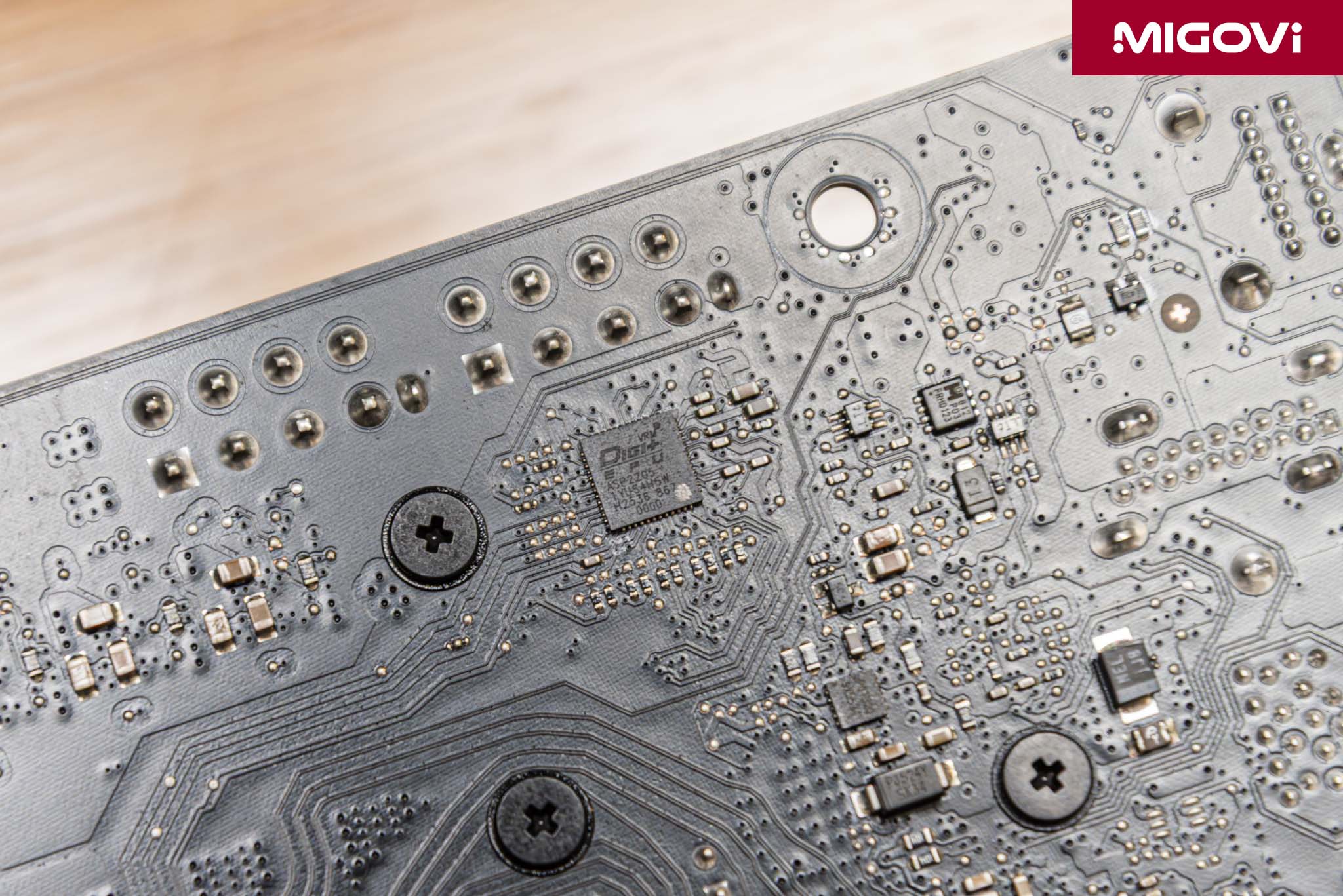

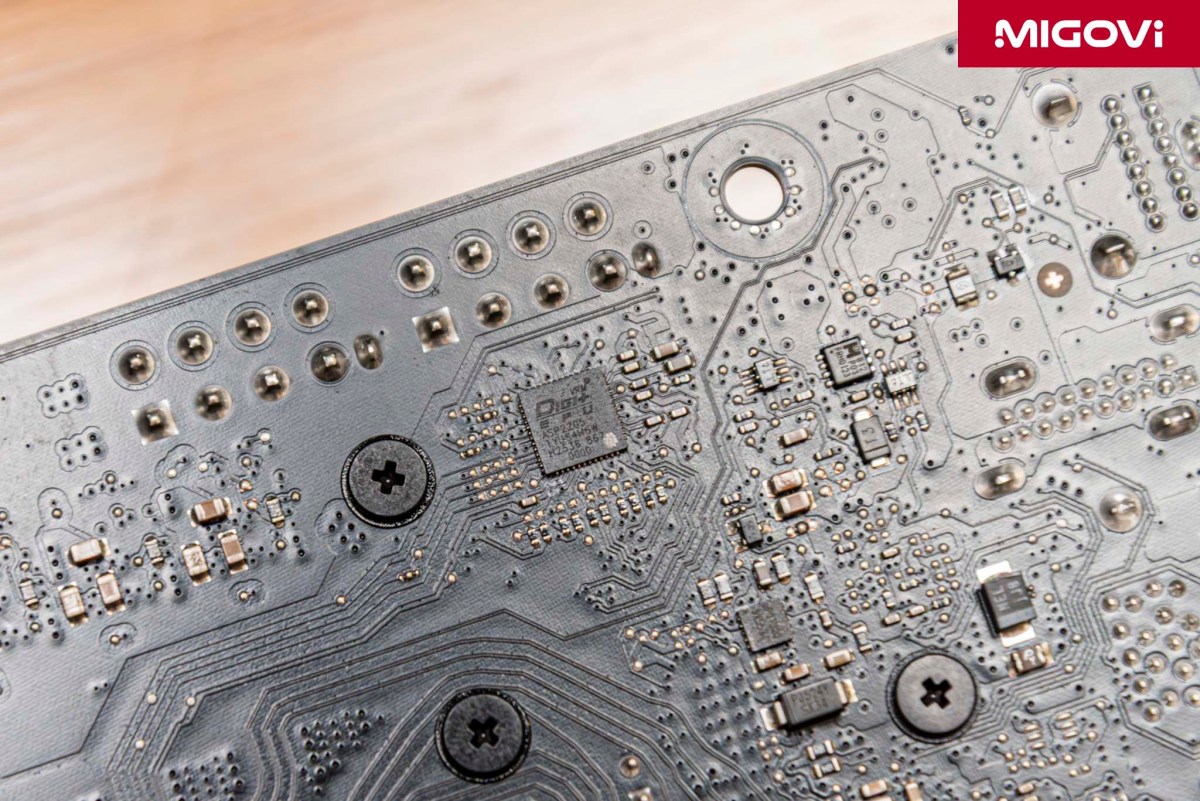

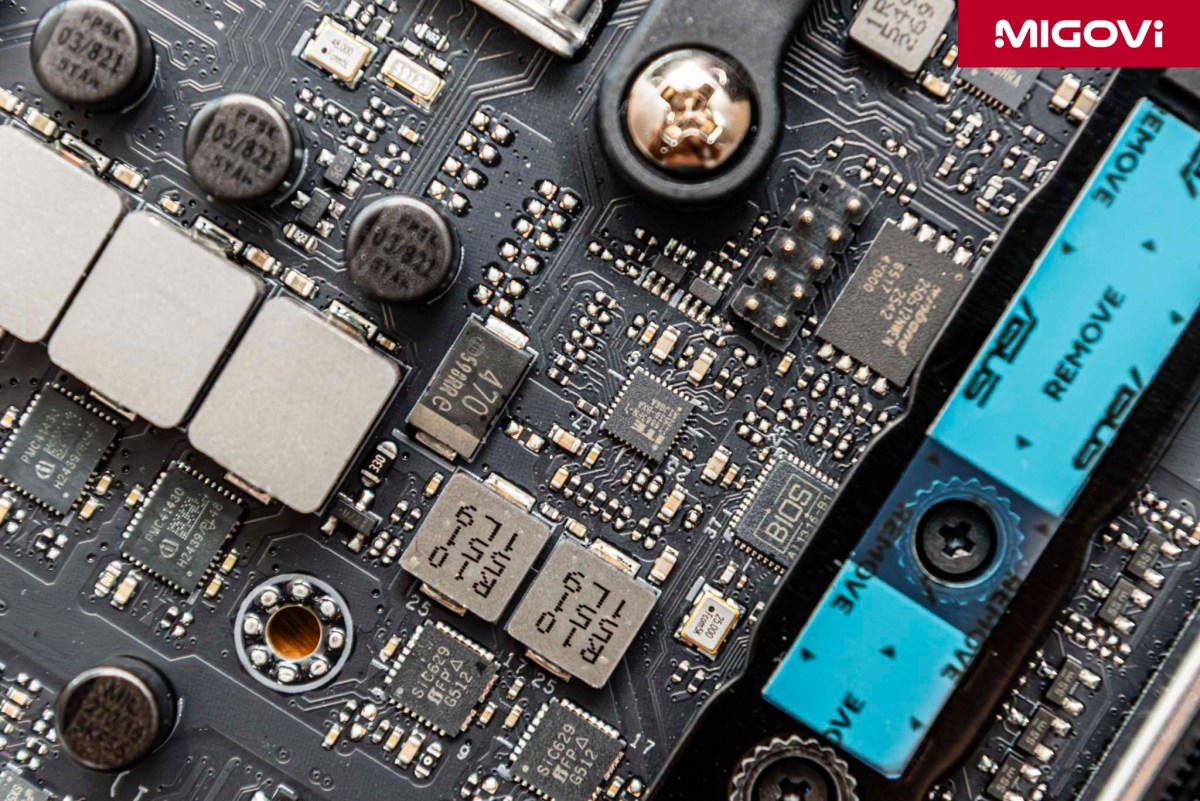

Ở mặt sau PCB (khu vực VRM), mainboard sử dụng IC quản lý nguồn Digi+ ASP2205 (PWM Controller), do ASUS tùy biến riêng, có vai trò như "nhạc trưởng" điều phối dòng điện (VCORE, SOC) cấp cho CPU. ASP2205 liên tục đo mức tải theo thời gian thực để ra lệnh cho dàn MOSFET đóng/mở chính xác tới từng μs.

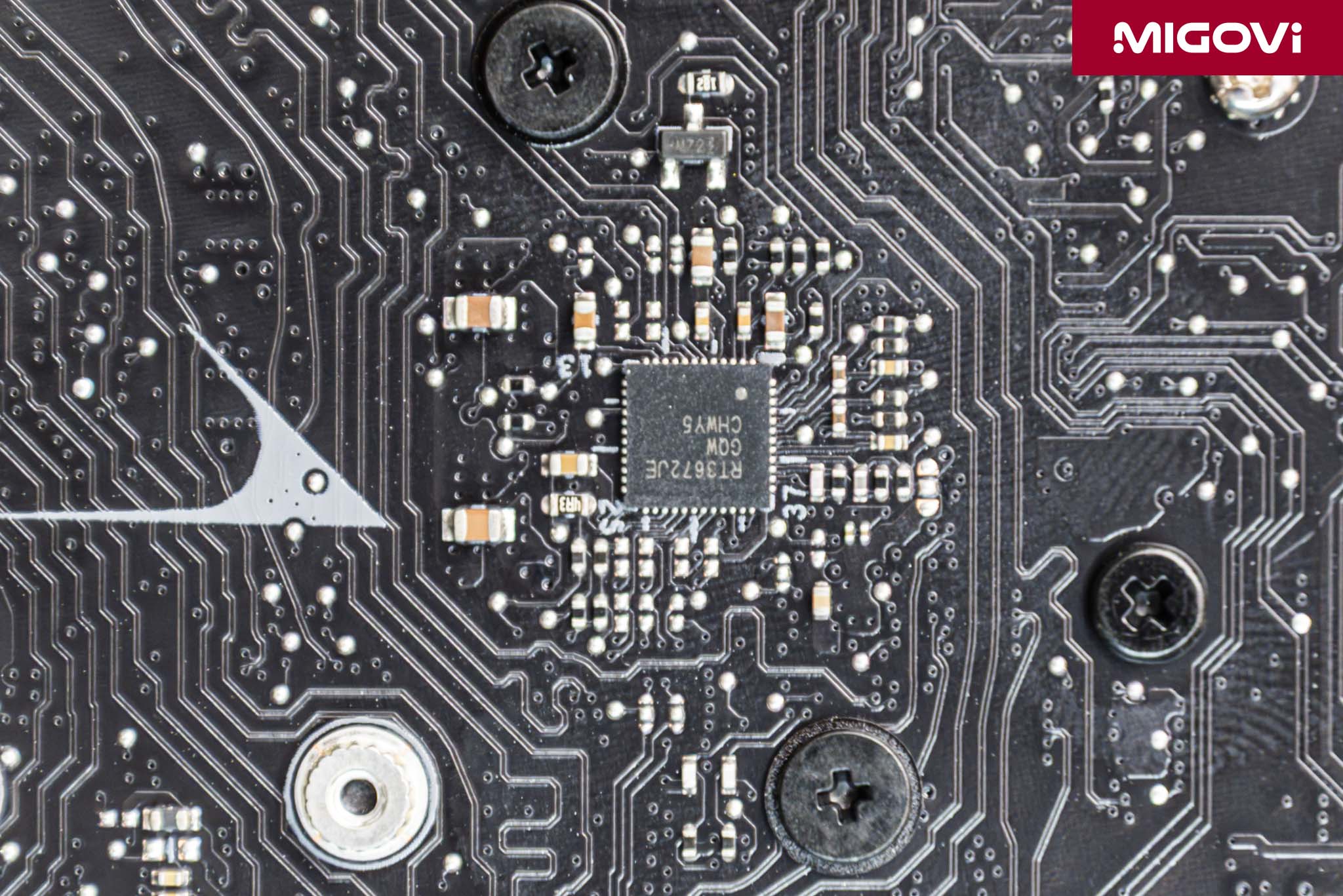

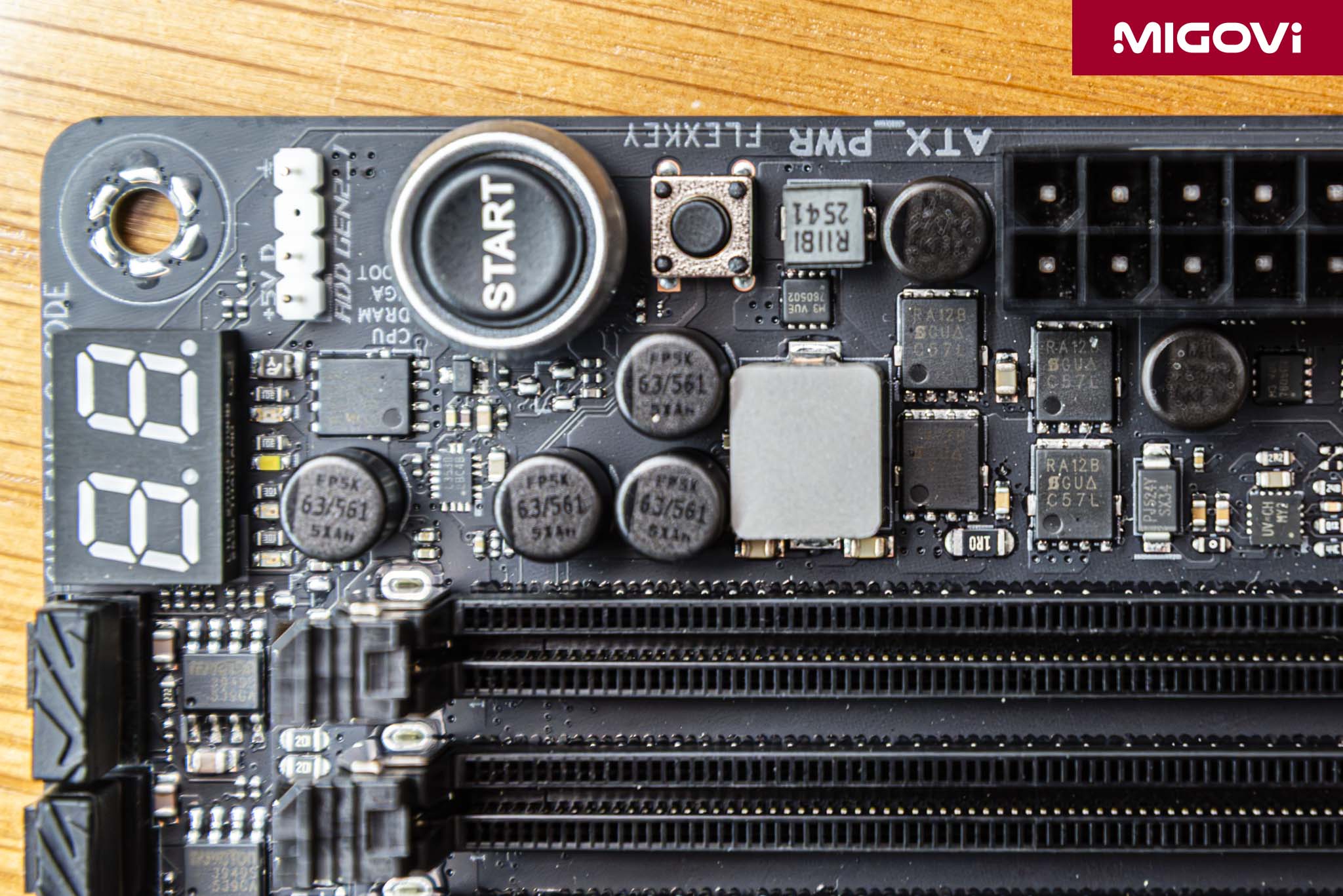

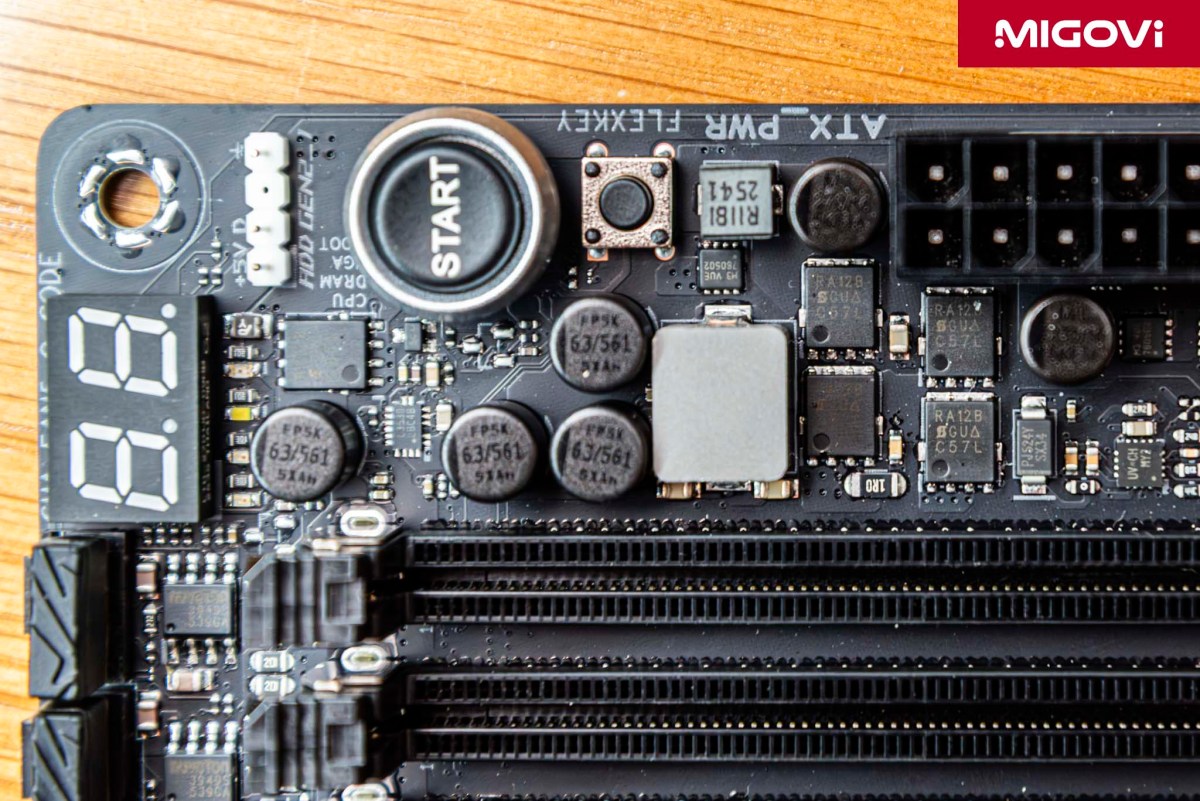

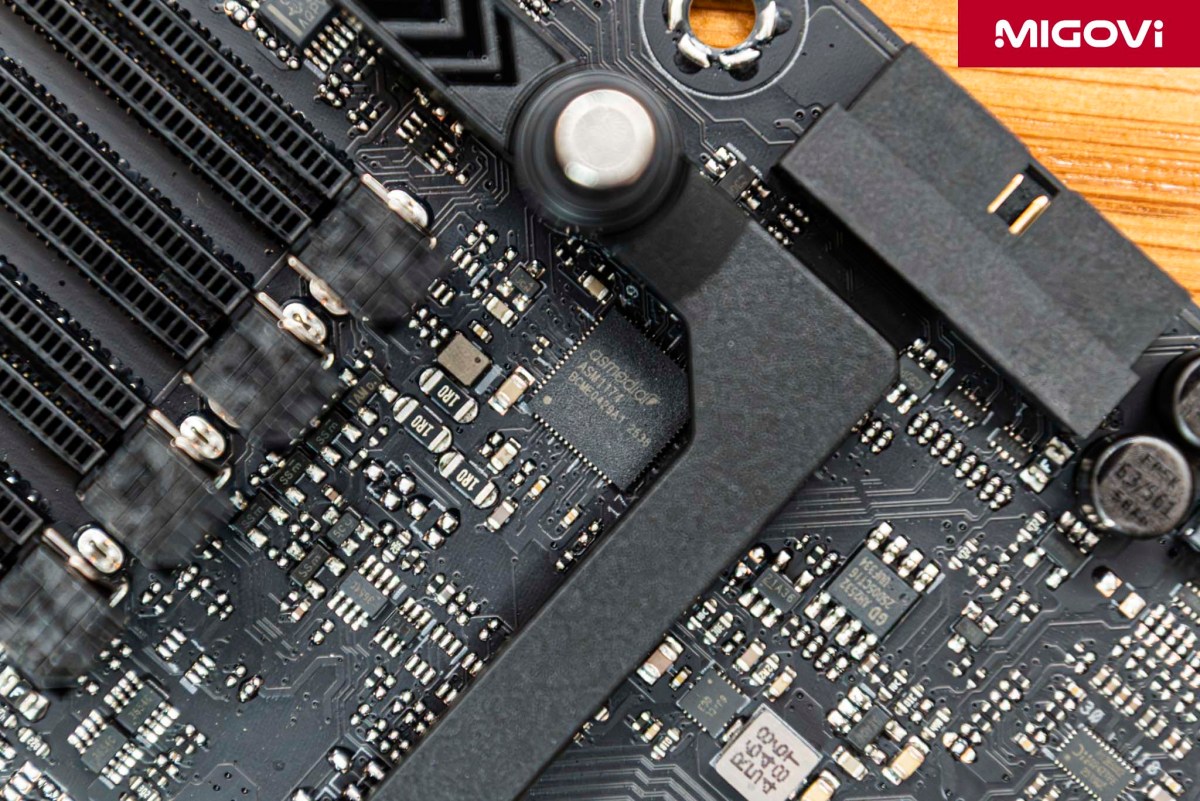

Gần đó có IC nguồn phụ trợ Richtek RT3672JE, thường thấy đi chung 1 cặp với con chip Digi+ ASP2205. Nếu như ASP2205 lo dàn điện chính cho VCORE thì RT3672JE dành cho các thành phần phụ như điện áp MISC, memory controller cho các khe RAM DDR5 (VDD/VDDQ). Khi điện càng sạch và ít nhiễu, bạn có thể bật EXPO kéo RAM lên các mức cao dễ dàng hơn.

Tản nhiệt VRM và M.2 SSD

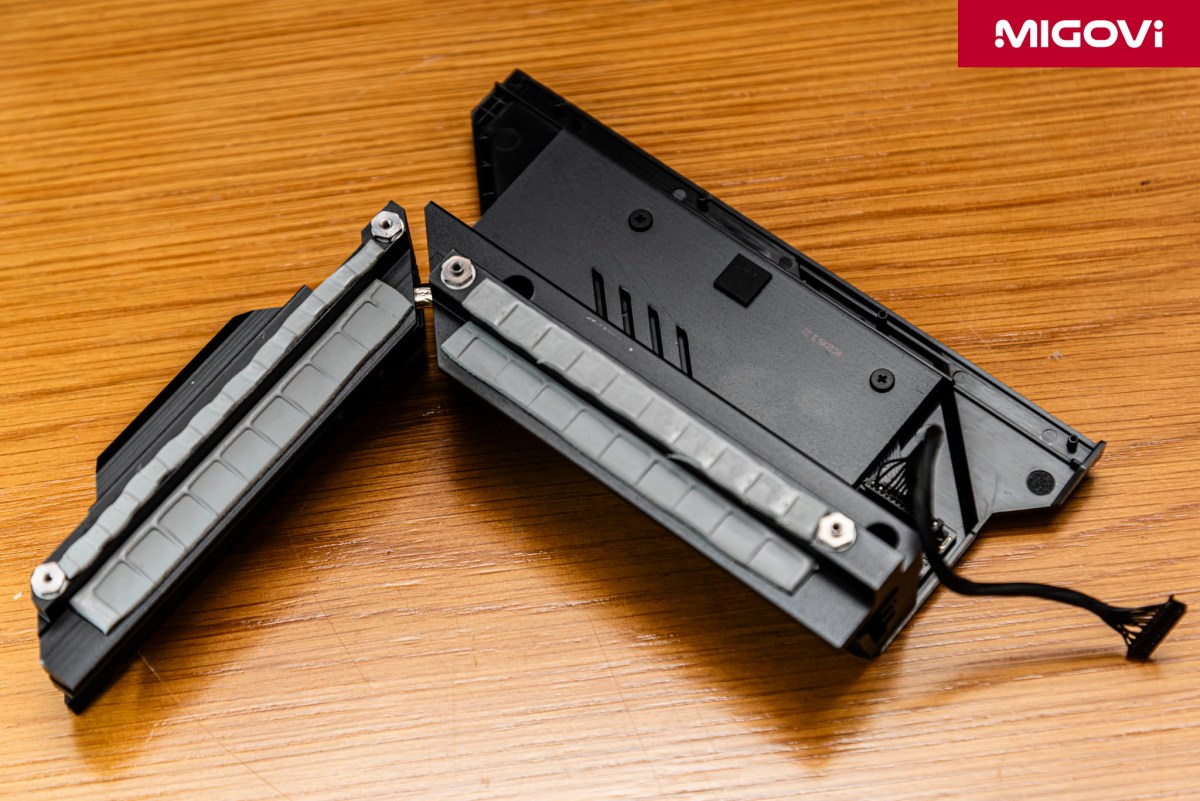

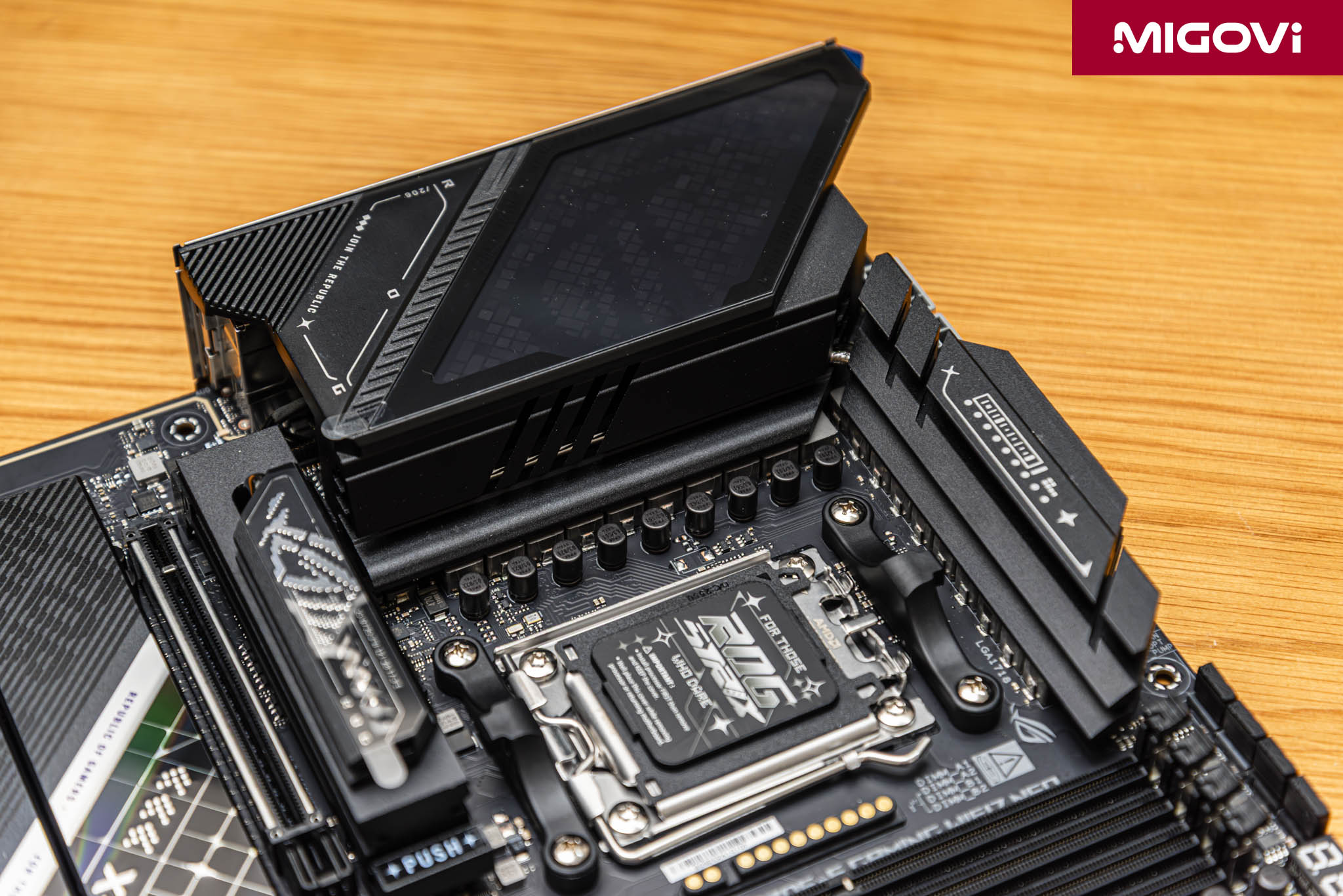

Cụm tản nhiệt VRM của ROG Strix X870E-E Gaming WiFi7 Neo được thiết kế nguyên khối với kích thước lớn, bao phủ toàn bộ khu vực các MOSFET nguồn và cuộn cảm. Khối nhôm này được cắt nhiều rãnh sâu nhằm tối đa hóa diện tích tiếp xúc với luồng không khí di chuyển trong thùng máy. Tổng thể của phiên bản Neo thanh thoát và bớt rườm rà hơn thế hệ trước, nổi bật hơn với logo ROG có LED RGB dạng ma trận điểm, kết hợp Aura Sync Polymo Lighting và khẩu hiệu đặc trưng.

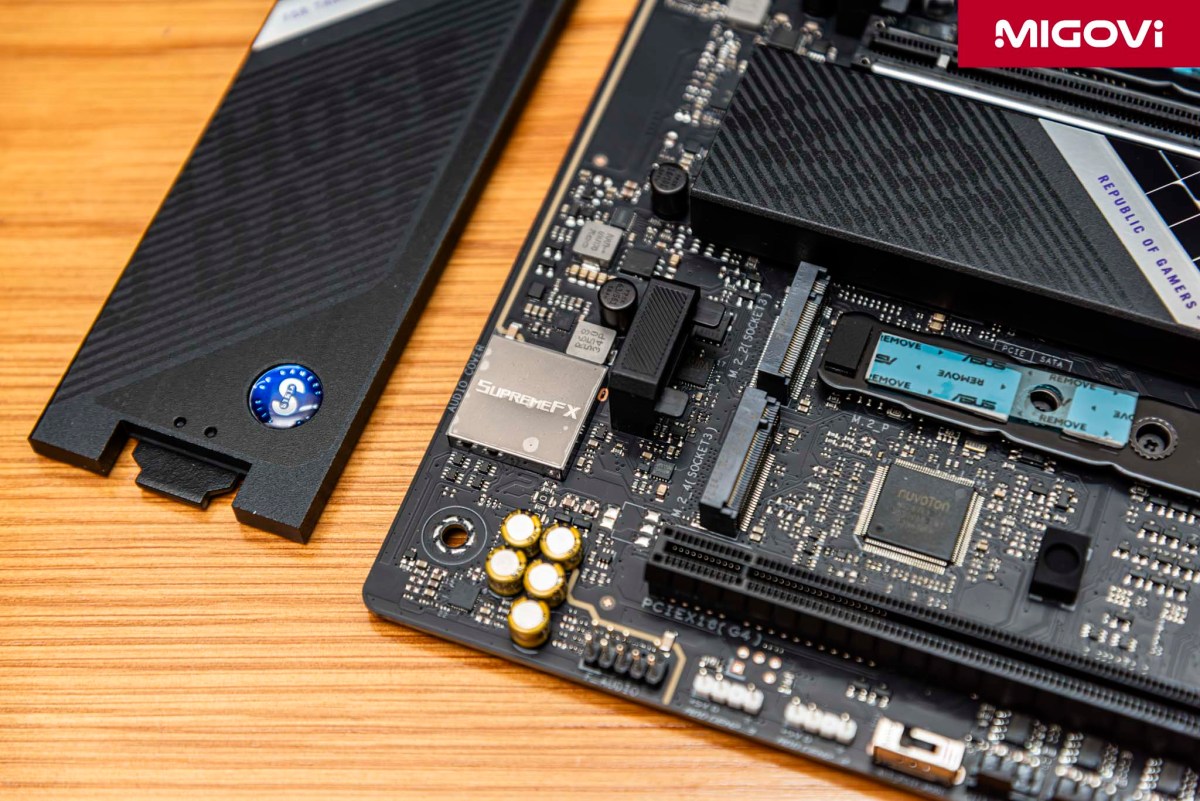

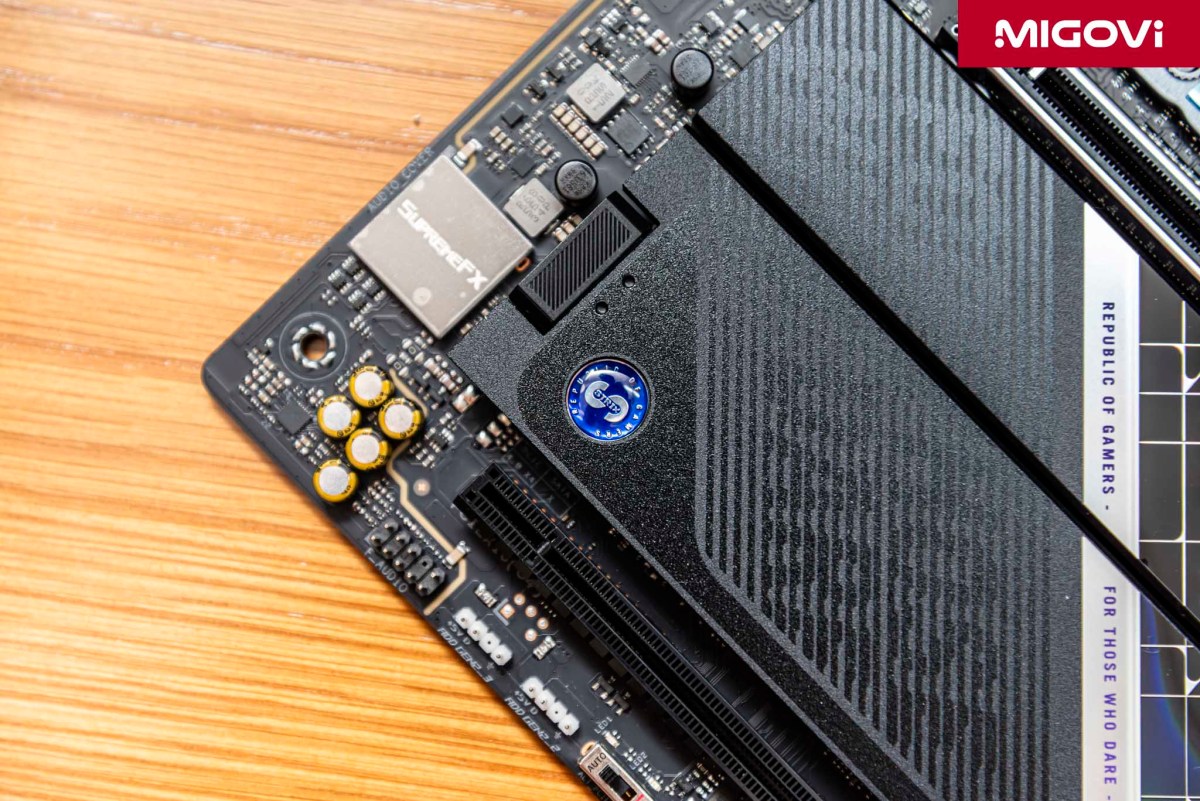

Đối với tản nhiệt M.2 SSD và đặc biệt là dành cho chuẩn PCIe 5.0 tốc độ cao, ASUS trang bị cho cả 5 khe M.2 SSD các khối tản nhiệt chuyên dụng - M.2 Combo-sink. Không chỉ làm mát mặt trên, 2 khe M.2 SSD đầu tiên còn có lớp kim loại tản nhiệt cho mặt dưới, sẵn sàng cho những SSD cao cấp sử dụng chip nhớ NAND Flash trên cả 2 mặt PCB.

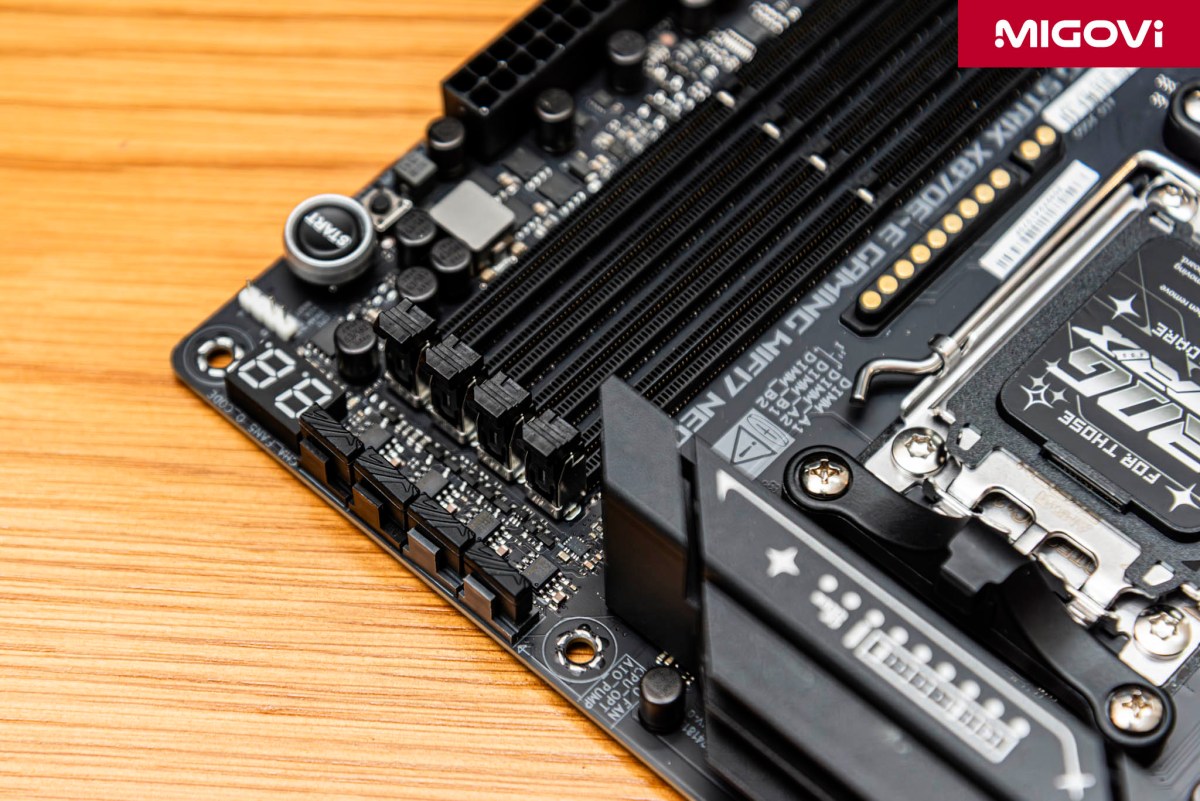

Khả năng gắn quạt làm mát cũng rộng rãi với 8 fan header: 1 đầu quạt cho CPU, 1 đầu cho CPU OPT, 1 đầu chuyên cho bơm của tản nhiệt AIO, 5 đầu quạt thông thường cho thùng máy. Ngoài ra, mainboard còn có các đầu cắm cảm biến nhiệt độ, bạn có thể tận dụng để tự động điều chỉnh quạt dựa trên nhiệt độ của các linh kiện cụ thể.

DDR5 và NitroPath

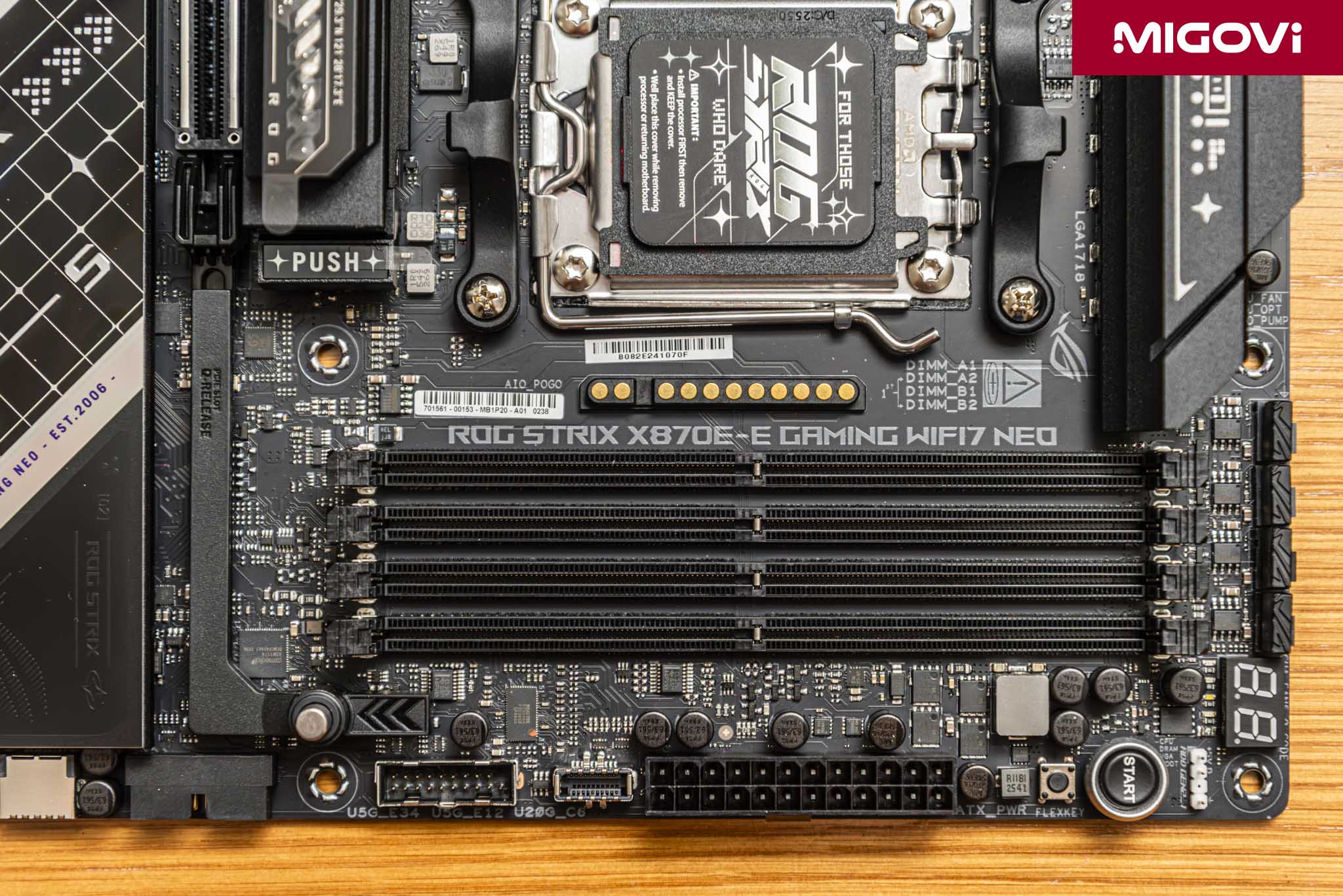

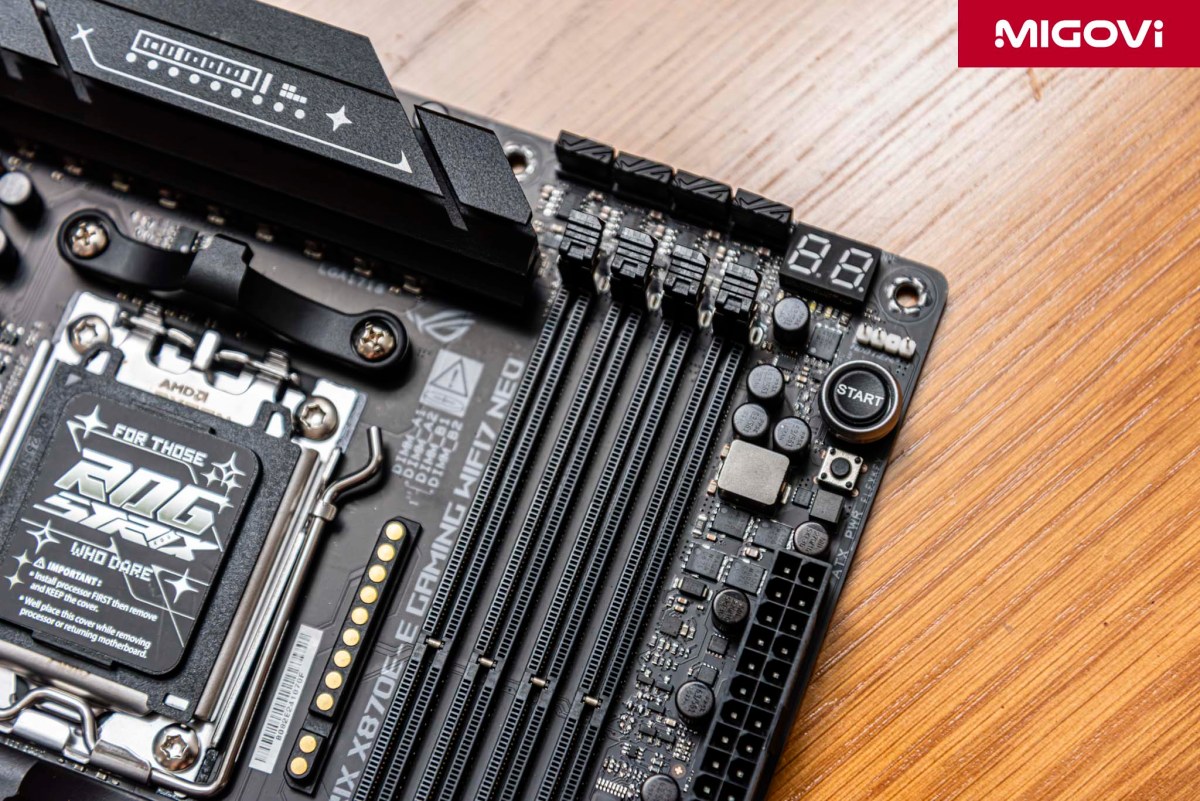

Công nghệ NitroPath DRAM là điểm nhấn tách biệt ROG Strix X807E-E Gaming WiFi7 Neo khỏi các đối thủ cùng phân khúc. Thiết kế khe cắm RAM truyền thống thường để lại 1 đoạn dây dẫn điện ngắn dư tại điểm tiếp xúc cơ học (gọi là stub). Ở các mức xung siêu cao của dữ liệu số, đoạn dây dư này sẽ hoạt động như 1 antenna, gây ra hiện tượng phản xạ tín hiệu (signal reflection) làm dội ngược xung điện, dẫn đến nhiễu và làm sai lệch dữ liệu.

NitroPath DRAM tái thiết kế cấu trúc này bằng cách sử dụng các chân tiếp xúc mạ vàng (gold finger pin) ngắn hơn, đồng thời định tuyến lại đường đi của tín hiệu vào sâu bên trong PCB. Việc rút ngắn các stub điện từ này làm sạch đường truyền dữ liệu, giảm hiện tượng nhiễu xuyên âm. Công nghệ này cho phép tốc độ bộ nhớ có khả năng ép xung lên mức cao hơn tới 400 MT/s so với các thiết kế khe DIMM truyền thống. Ở khía cạnh cơ học, ngàm khóa của khe cắm NitroPath cũng được thiết kế lại, tăng lực giữ thêm 57%. Điều này giúp bảo vệ các thanh RAM không bị bung hay lỏng lẻo trong quá trình di chuyển thùng máy.

Với 4 khe DIMM hỗ trợ kênh đôi (Dual Channel), ASUS ROG Strix X870E-E Gaming WiFi7 Neo có khả năng hỗ trợ dung lượng bộ nhớ tới 256 GB (so với các mức 192 GB ở các phiên bản firmware cũ). Khả năng ép xung cũng ấn tượng: hỗ trợ tốc độ 8600+ MT/s (OC) cho Ryzen 9000 Series, chạm mốc 9600+ MT/s (OC) với Ryzen 8000 Series và 8000+ MT/s (OC) cho nền tảng Ryzen 7000 Series.

ASUS ROG Strix X870E-E Gaming WiFi7 Neo tương thích với các cấu hình bộ nhớ mở rộng AMD EXPO (Extended Profiles for Overclocking), cho phép ép xung siêu dễ. Bên cạnh đó, công nghệ độc quyền ASUS Enhanced Memory Profile (AEMP) được nhúng sẵn trong firmware. Đối với các thanh RAM phổ thông bị giới hạn quản lý nguồn điện (PMIC-restricted memory modules), thuật toán AEMP sẽ tự động phân tích và huấn luyện chíp nhớ, tinh chỉnh mức điện áp cũng như độ trễ (latency) để tăng hiệu năng tự động, không cần phải chỉnh tay hay thay thông số thủ công.

Khả năng mở rộng và lưu trữ

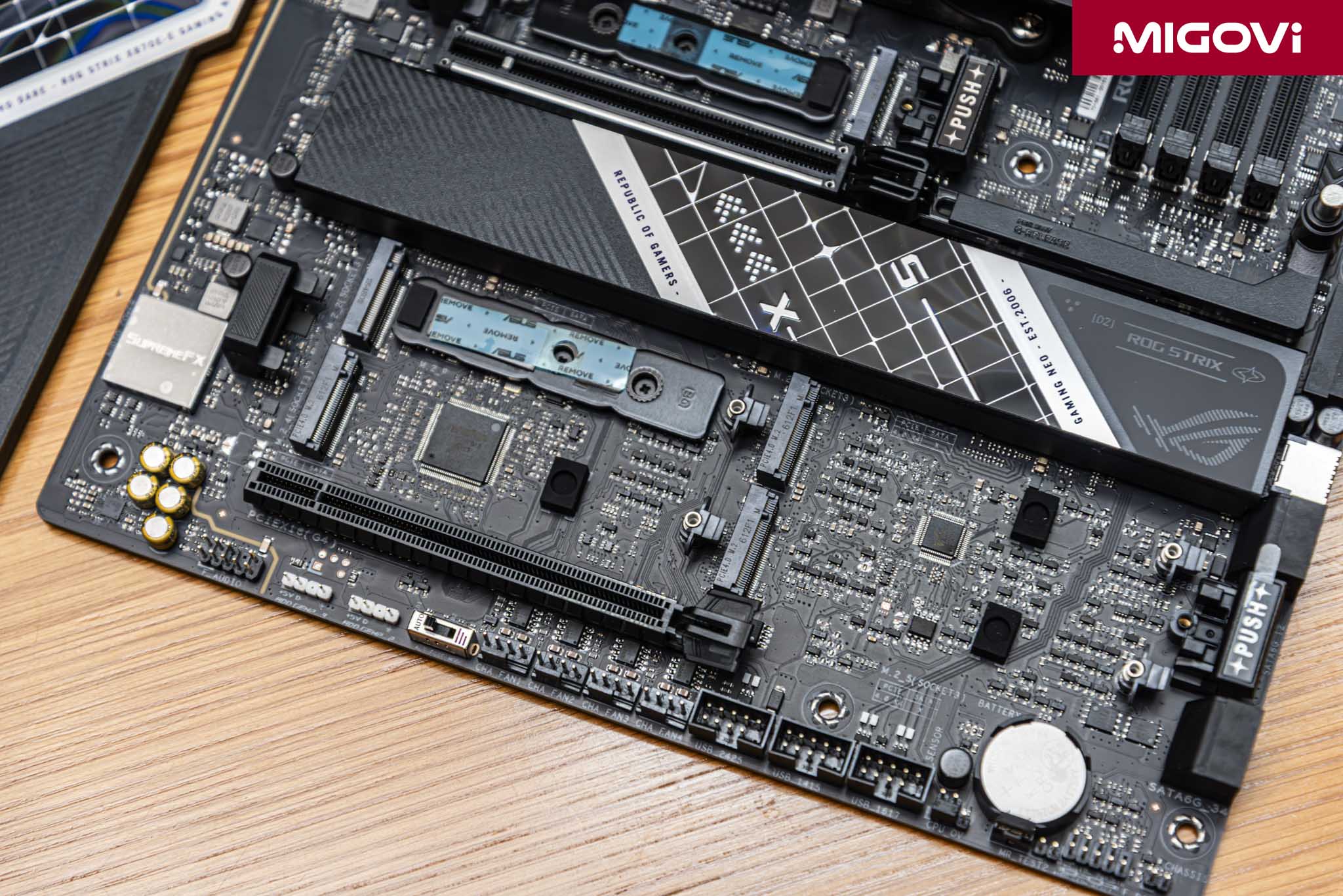

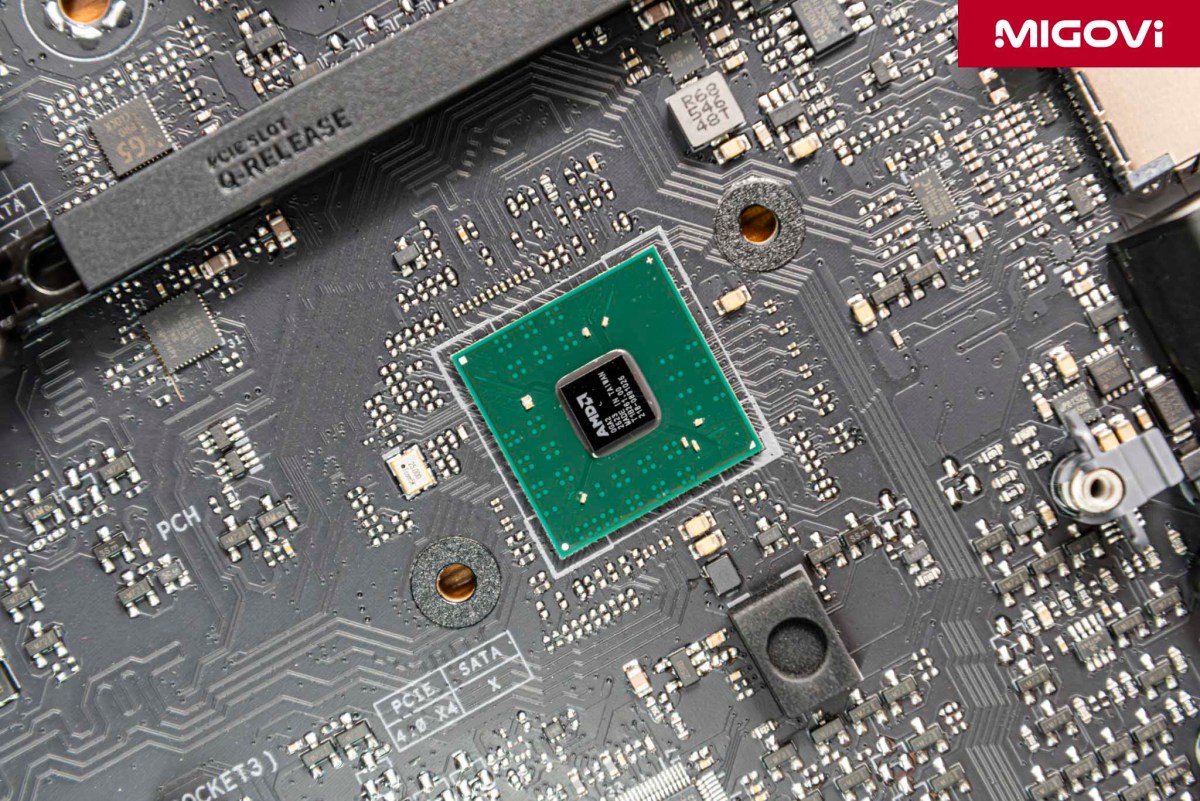

ASUS ROG Strix X870E-E Gaming WiFi7 Neo trang bị 2 khe cắm mở rộng PCIe x16 vật lý. Khe trên cùng (PCIe 5.0 x16 SafeSlot) được bọc thép gia cố để chống xệ khi lắp đặt các mẫu card đồ họa ngoại cỡ. Bạn sẽ có toàn bộ 16 làn (x16 mode) với băng thông cực đại cho GPU khi sử dụng Ryzen 9000 hoặc 7000 Series. Lưu ý rằng băng thông sẽ tự động giảm xuống x8 đối với Ryzen 8700/8600/8400 và x4 đối với 8500/8300). Khe thứ 2 nằm phía dưới, hoạt động thông qua chipset X870E, hỗ trợ chuẩn PCIe 4.0 và băng thông x4.

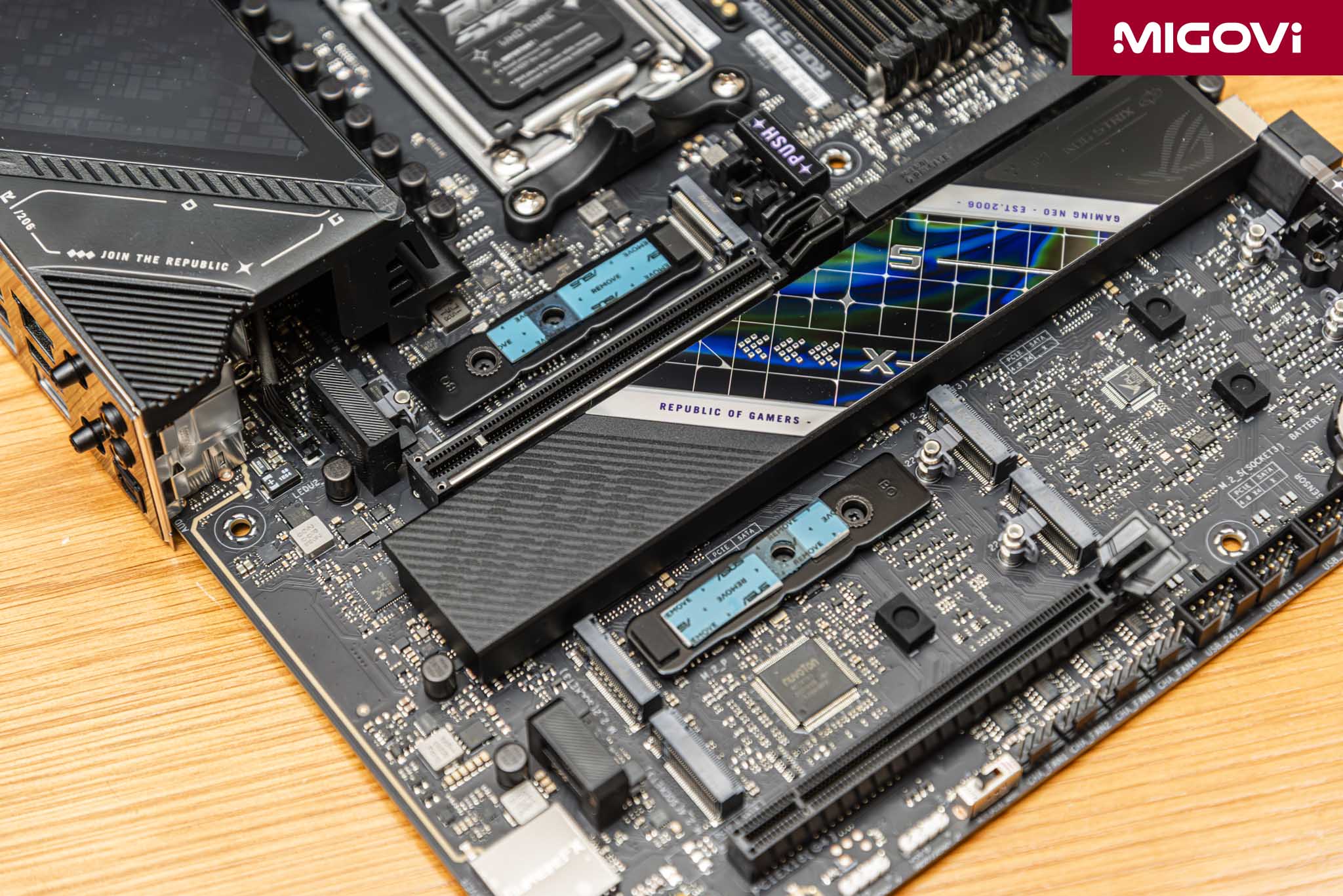

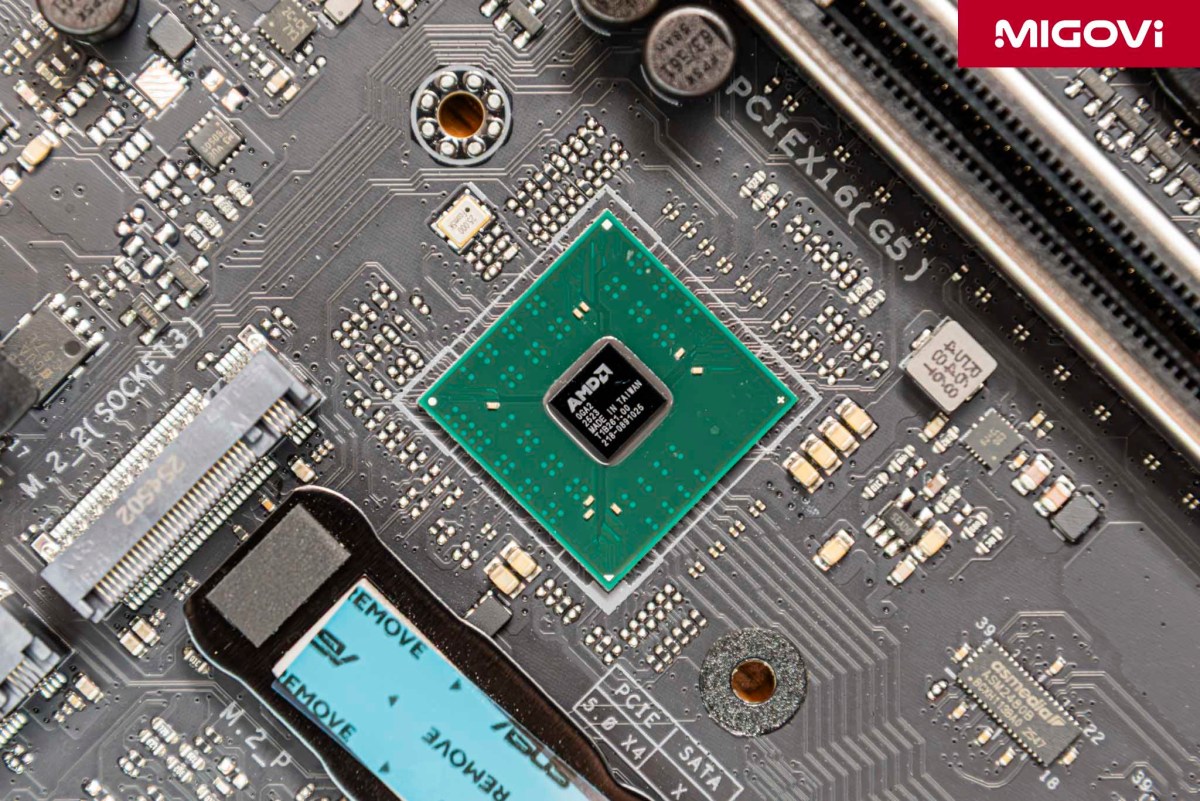

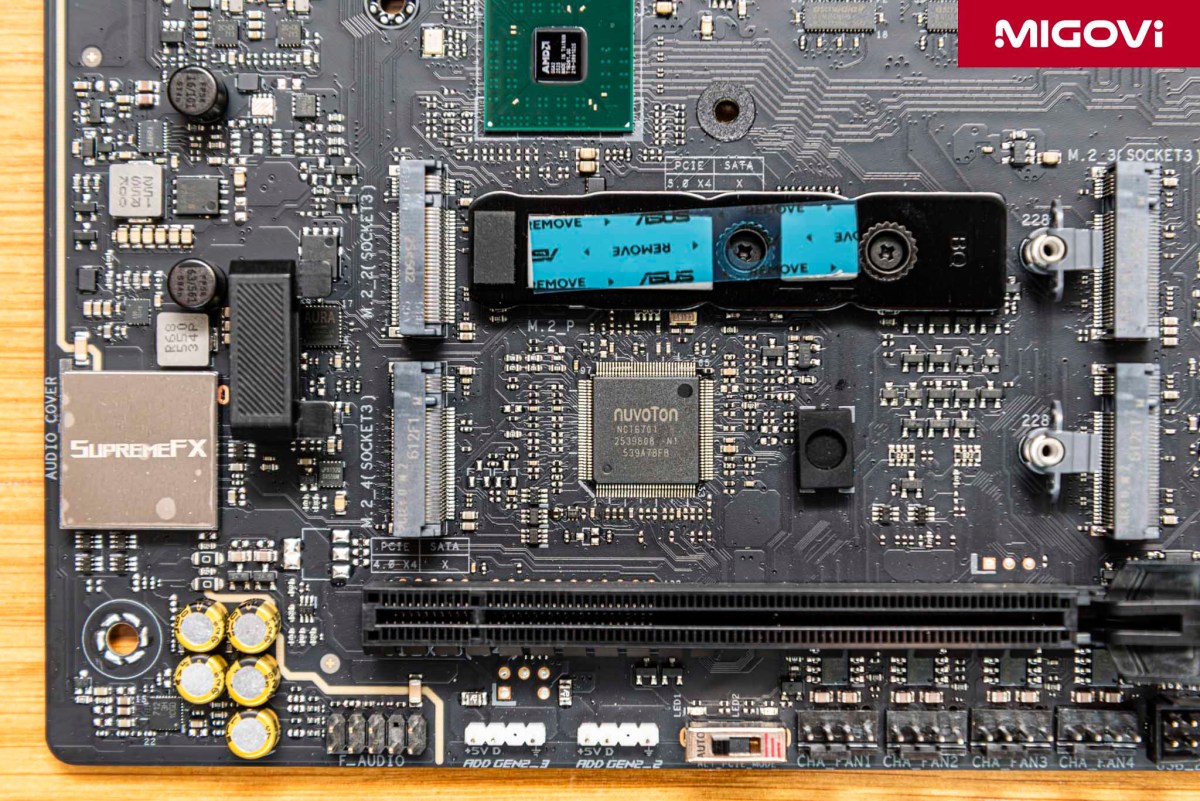

Khả năng lưu trữ là điểm mạnh với 5 khe M.2 SSD cùng 4 cổng SATA 6 Gbps. Khe M.2_1 và M.2_2 nằm ở vị trí ưu tiên, xài đường truyền trực tiếp từ vi xử lý, hỗ trợ chuẩn PCIe 5.0 x4. Khe M.2_3, M.2_4 và M.2_5 được quản lý bởi bộ điều khiển của chipset, hoạt động ở chuẩn PCIe 4.0 x4. Bạn có thể gắn cùng lúc 2 SSD PCIe 5.0 và 3 SSD PCIe 4.0 mà không ảnh hưởng tới băng thông x16 của khe PCIe 5.0 đầu tiên. Đây là lợi thế cạnh tranh, khi thông thường, việc xài khe M.2 PCIe 5.0 thứ 2 thường chiếm dụng làn dữ liệu của khe card đồ họa, lúc này VGA chỉ chạy ở x8.

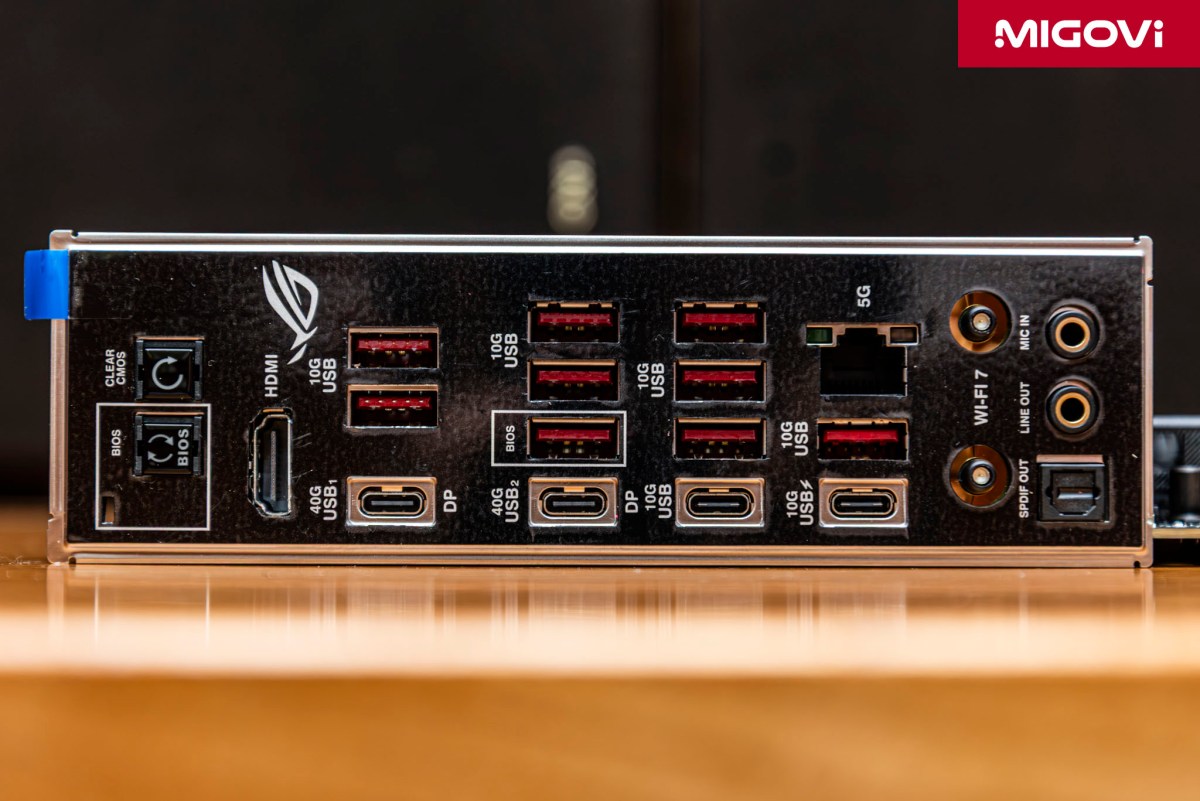

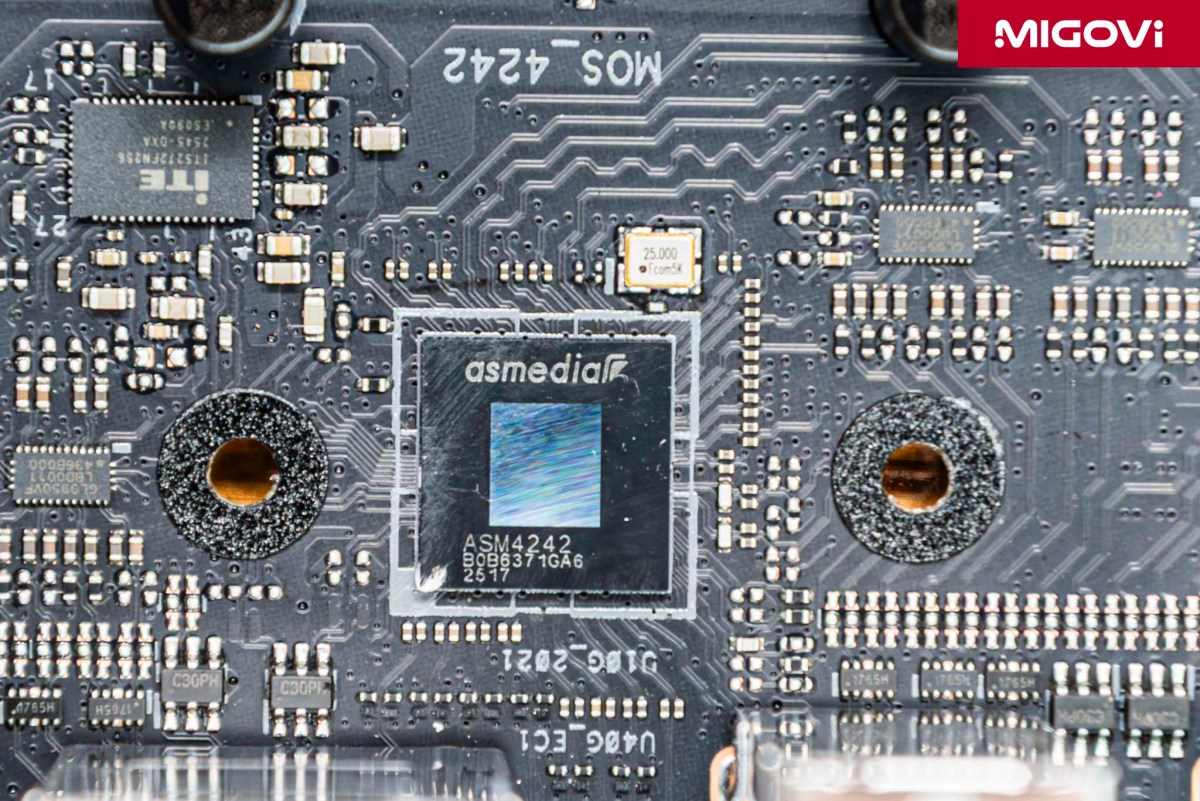

Ở back I/O, cặp cổng USB4 chia sẻ chung làn PCIe với khe M.2_2. Ở thiết lập BIOS mặc định, khi gắn SSD vô khe M.2_2, hệ thống sẽ chia đôi làn PCIe nhằm giữ cho cả 2 kết nối đều hoạt động. Lúc này, khe M.2_2 chạy ở x2, đồng thời USB4 cũng chỉ chạy ở x2 (tương đương 20 Gbps). Nếu bạn chỉnh BIOS cho M.2_2 chạy ở x4, 2 cổng USB4 phía sau sẽ bị vô hiệu hóa. Ngoài ra, khe M.2_3 và khe PCIe x16 dưới cùng cũng chia sẻ làn PCIe theo kiểu loại trừ. Nếu bạn gắn SSD vô M.2_3, khe PCIe x16 ở dưới sẽ bị vô hiệu hóa.

Giải pháp trí tuệ nhân tạo

AI Overclocking và AI Cooling II

Thuật toán AI Overclocking thực hiện quá trình thu thập dữ liệu cấu hình thời gian thực. Bằng cách đánh giá giới hạn phần cứng thực tế - chất lượng silicon (silicon lottery) của CPU và TDP của hệ thống tản nhiệt khí hoặc AIO đang sử dụng - AI Overclocking sẽ dự đoán cấu hình tối ưu và linh hoạt điều chỉnh xung, dòng điện. Sự kết hợp giữa AI Overclocking với các công nghệ Dynamic OC Switcher và Core Flex cho CPU tự do thay đổi giữa trạng thái ép xung đa nhân (All-Core OC) khi dựng hìh 3D nặng, qua áp dụng AMD Precision Boost Overdrive (PBO) để có xung cao trên 1 vài nhân khi chơi game.

Thuật toán AI Cooling II giám sát nhiệt độ CPU trong vài phần nghìn giây và tiến hành kiểm tra khả năng chịu tải tĩnh của các quạt tản nhiệt. Hệ thống sẽ tính toán để cho phép quạt dừng hẳn hoặc quay ở tốc độ cực thấp trong các tác vụ văn phòng, rồi tăng tốc khi hệ thống có nguy cơ quá nhiệt. Bên cạnh đó, AI Networking tối ưu hóa băng thông mạng cho game eSports, giảm ping và sự cố mất gói tin (packet loss) trong môi trường WiFi 7.

AI Cache Boost

Thuật toán AI Cache Boost can thiệp trực tiếp vào việc tái định tuyến các đường dẫn bộ nhớ đệm (cache) nội tại của CPU và RAM. Quá trình suy luận AI cục bộ sử dụng các mô hình ngôn ngữ lớn cần tài nguyên cực lớn từ VRAM của card đồ họa. Khi VRAM không đủ đáp ứng, dữ liệu buộc phải chuyển sang RAM hệ thống, tạo ra độ trễ cao và giảm hiệu năng. Kết quả do ASUS thử nghiệm cho thấy AI Cache Boost có thể tăng hiệu năng xử lý các tác vụ LLM cục bộ tới 29%.

AI Advisor

ASUS AI Advisor là công cụ cố vấn kỹ thuật được nhúng trực tiếp tích hợp Công nghệ Xử lý Ngôn ngữ Tự nhiên (NLP). Với AI Advisor, bạn có thể đặt những câu hỏi phức tạp bằng văn nói thông thường khi gặp rắc rối. Trợ Trợ lý này sẽ phân tích và trích xuất lượng dữ liệu chuyên môn nội bộ, hướng dẫn từng bước thao tác cài đặt các tính năng cấp cao của mainboard, rút ngắn đáng kể thời gian sửa lỗi (troubleshooting).

EZ PC DIY

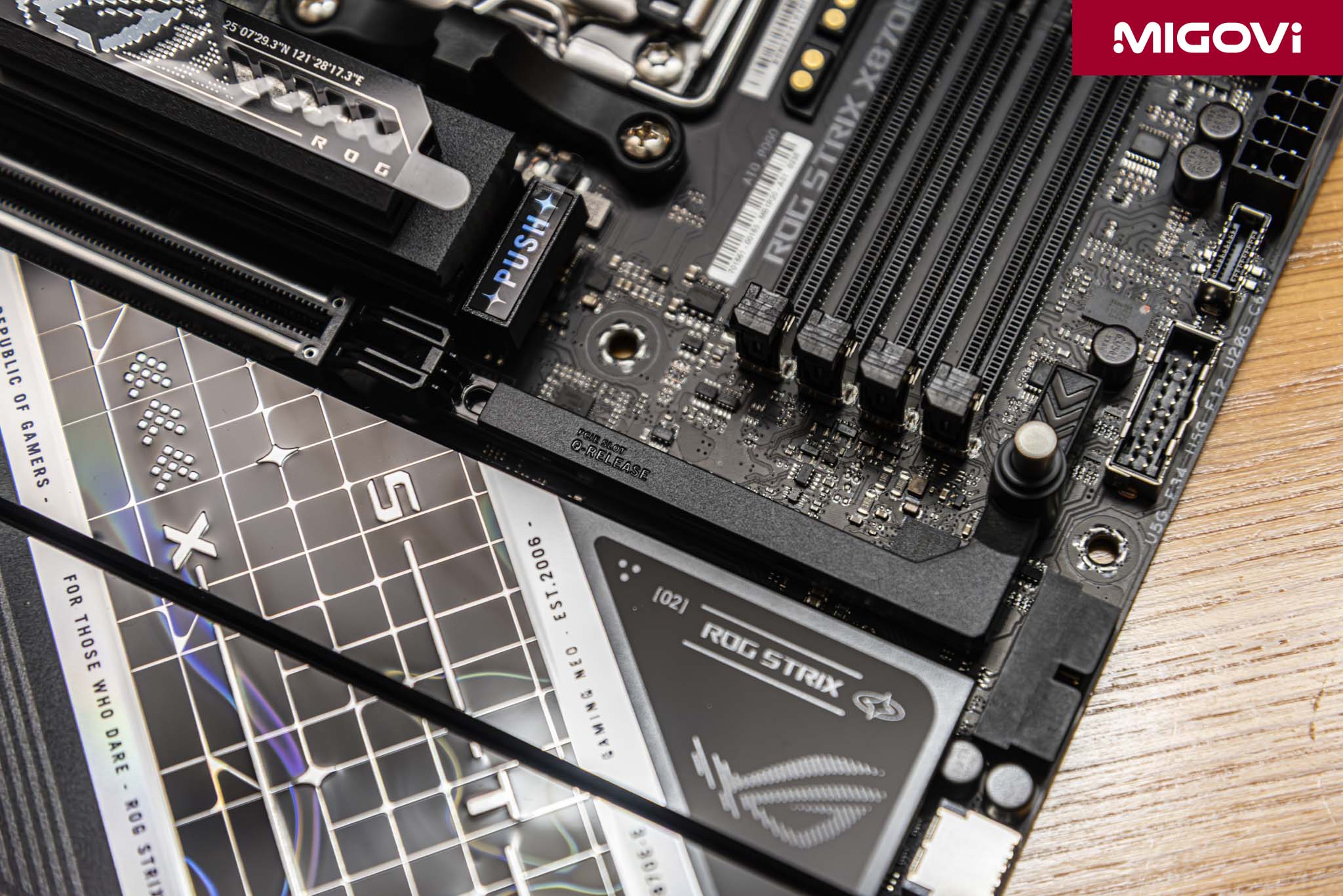

PCIe Slot Q-Release được tích hợp cho khe PCIe 5.0 x16 trên cùng. Cơ cấu khóa cơ học thông minh kết nối với nút bấm vật lý. Khi cần tháo gỡ card đồ họa, bạn chỉ cần nhấn nhẹ ở nút Q-Release Slim, ngàm khóa của khe PCIe sẽ được kéo ra ở vị trí mở. Sau đó chỉ việc lấy card đồ họa ra dễ dàng.

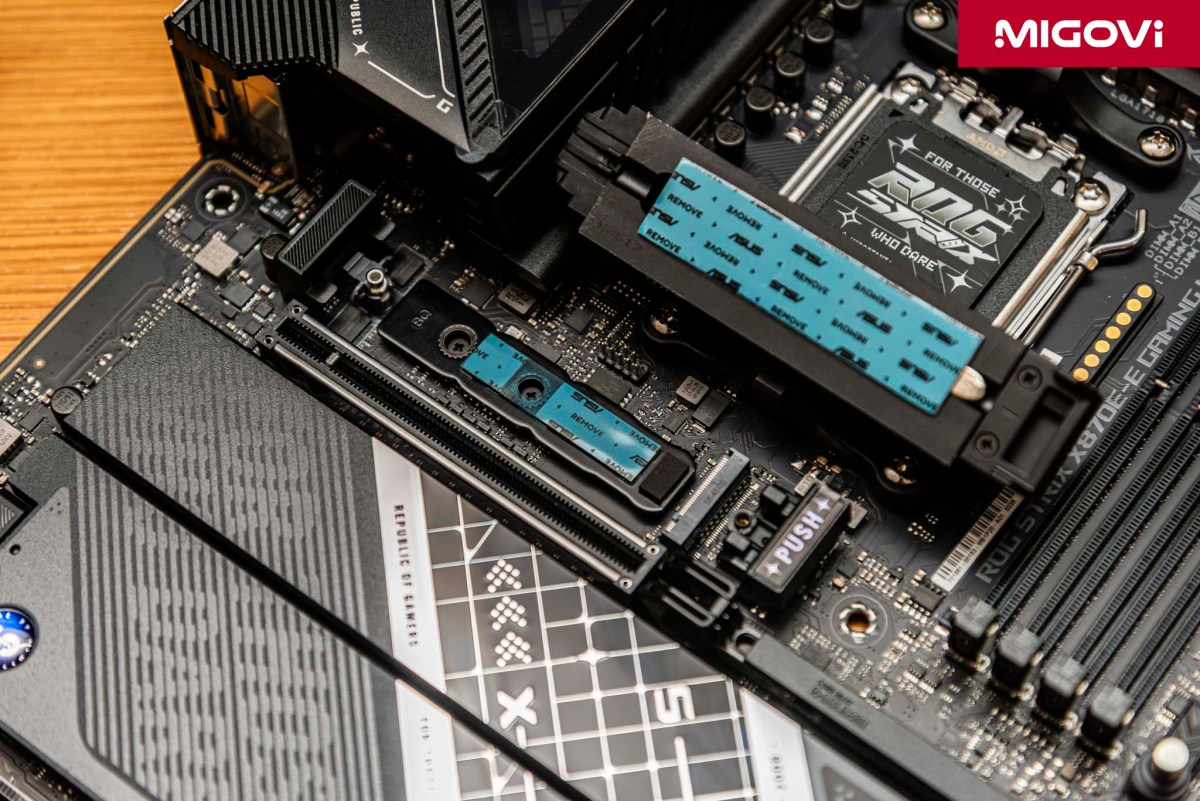

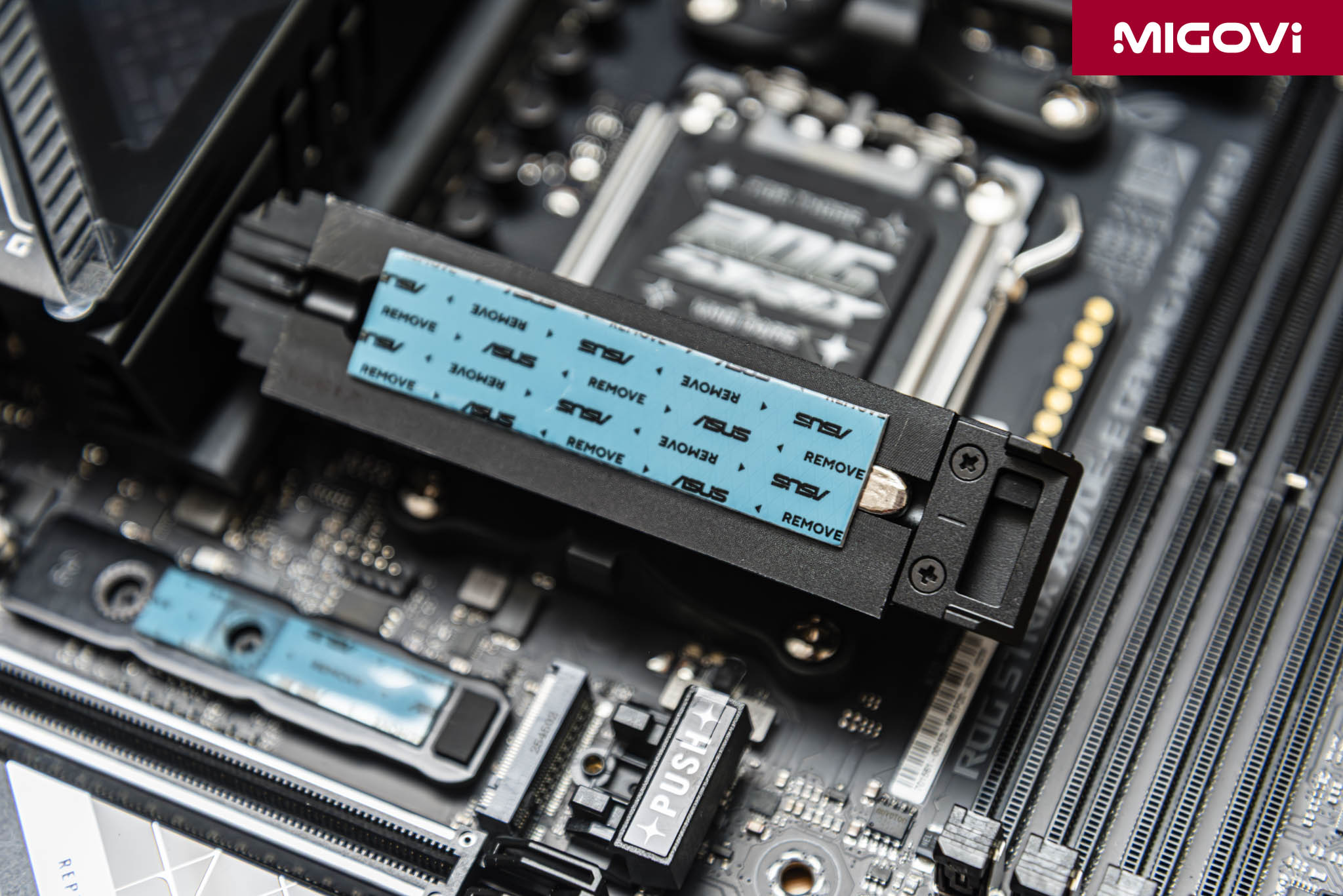

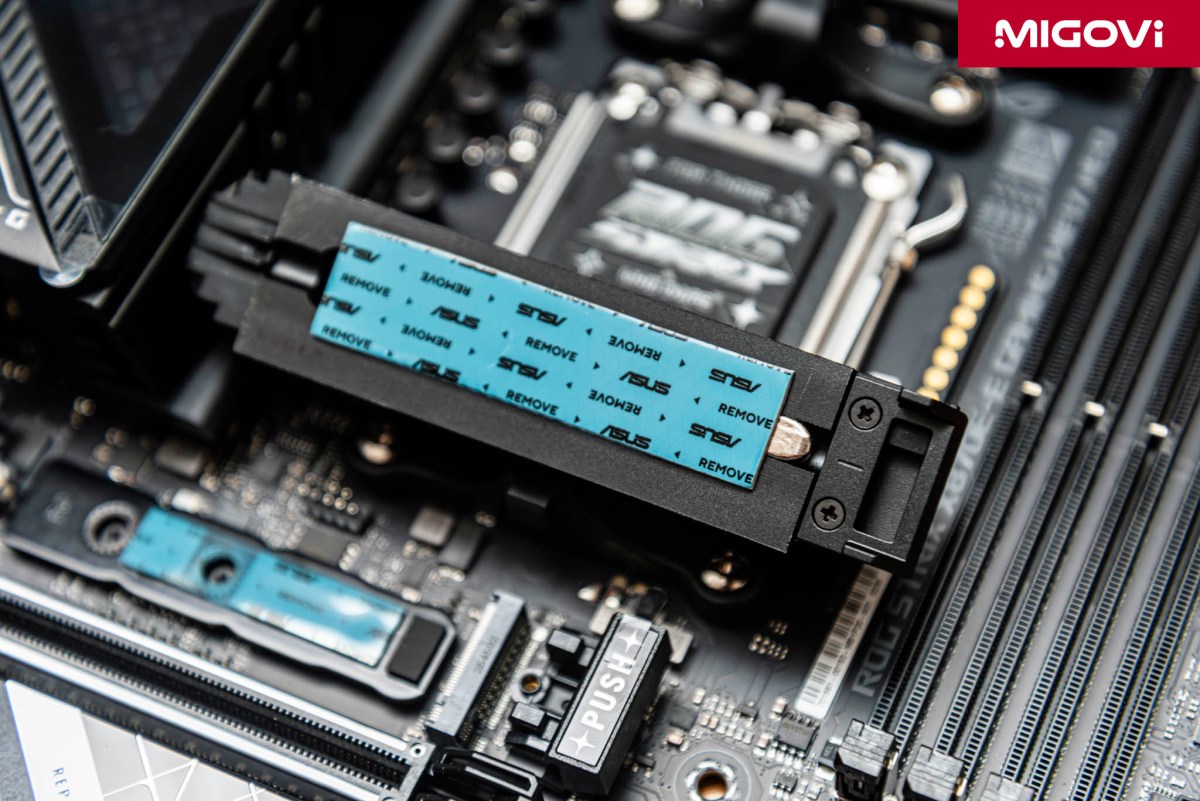

Việc lắp đặt SSD M.2 cũng đơn giản với bộ thiết kế hỗ trợ gồm M.2 Q-Latch (chốt nhấn gài bằng nhựa), M.2 Q-Slide (rãnh trượt giúp cố định an toàn nhiều chuẩn kích thước M.2 ngắn dài khác nhau) và M.2 Q-Release (tháo nhanh khối kim loại tản nhiệt SSD bằng nút nhấn).

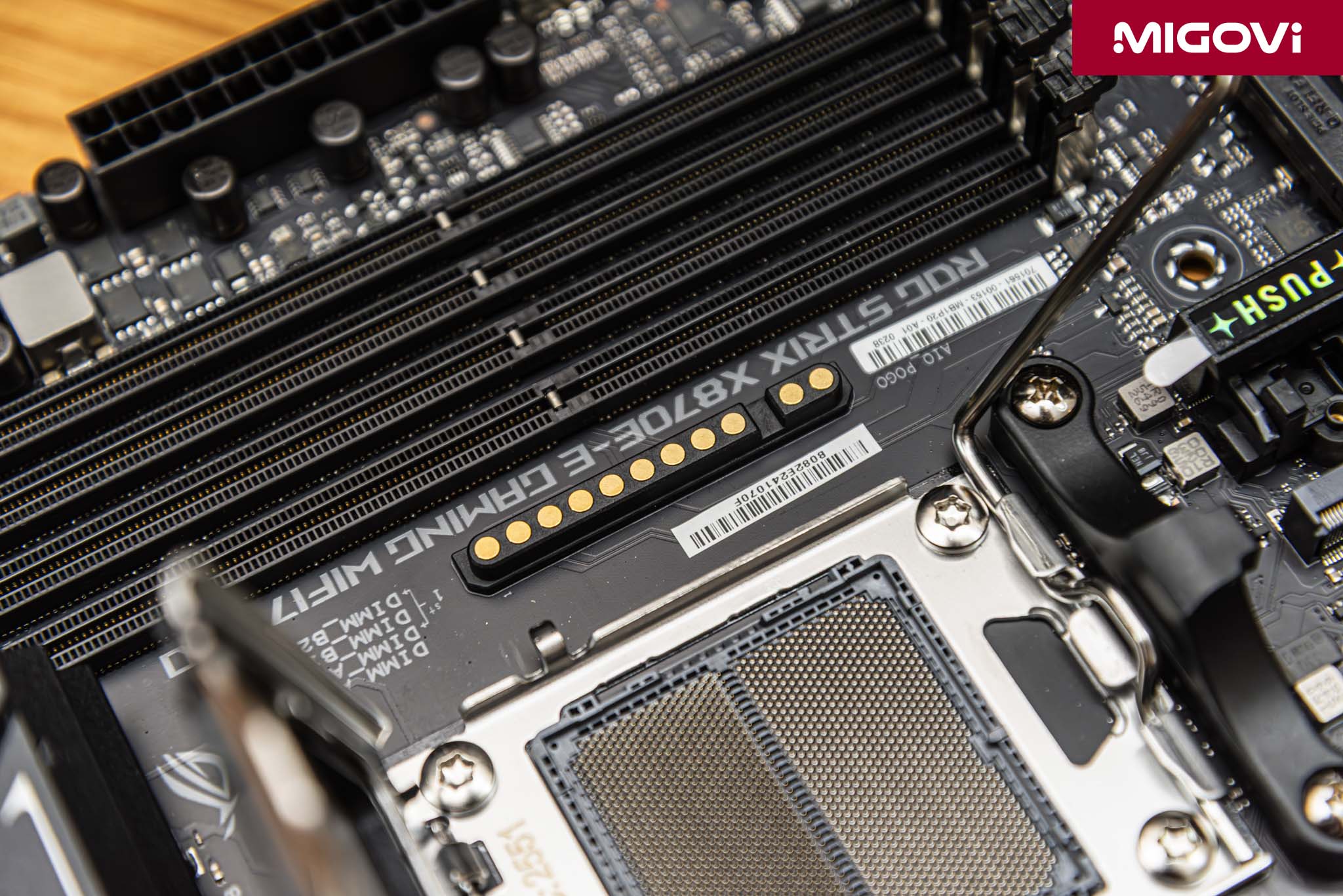

ASUS AIO Q-Connector là thiết kế mới, tương thích với tản nhiệt AIO của ASUS. Giờ đây bạn không cần phải cắm đầu nguồn cho bơm nước, quạt hay tín hiệu ARGB nữa. Tất cả đều được kết nối dễ dàng qua các đầu tiếp xúc POGO gắn sẵn ở khu vực gần socket CPU.

Khuyết điểm

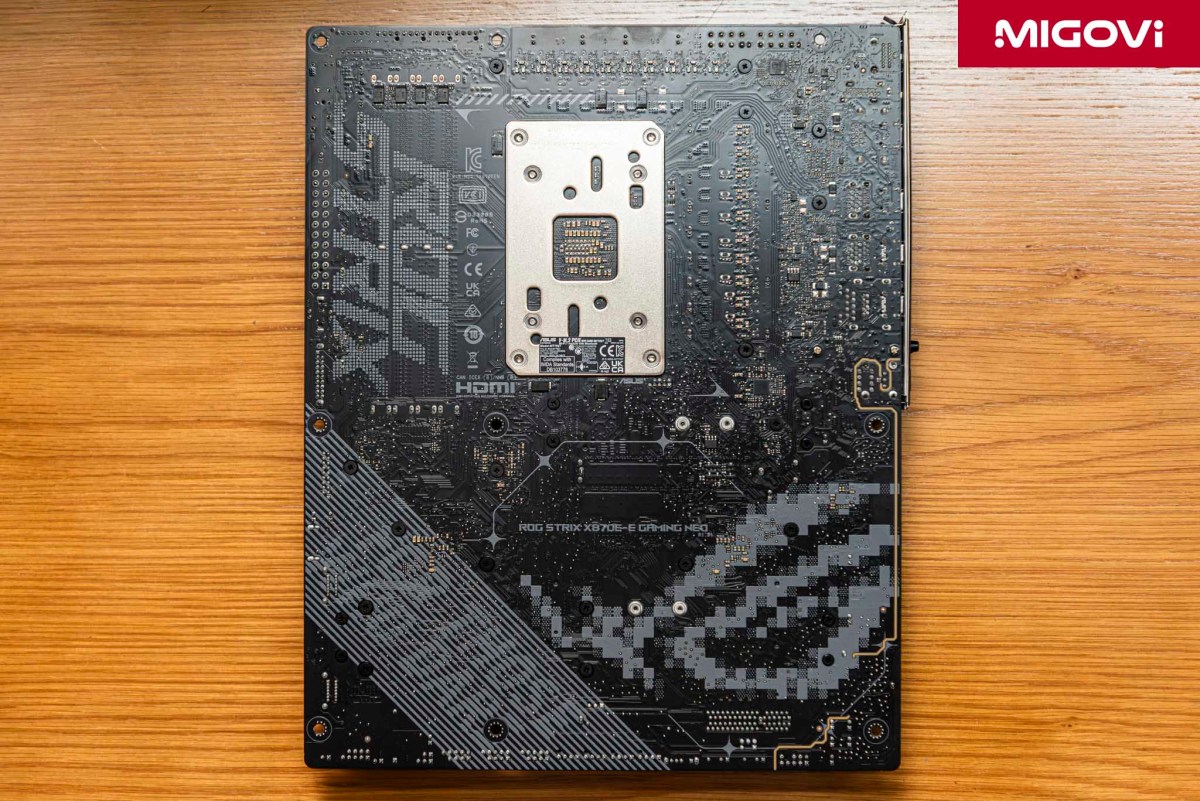

Dù thiết kế ASUS ROG Strix X870E-E Gaming WiFi7 Neo khá tốt, thế nhưng bạn vẫn cần lưu ý khi chia sẻ làn dữ liệu PCIe. Nếu quyết định kích hoạt khe lưu trữ M.2_2, toàn bộ hệ thống cổng USB4 40Gbps Type-C mặt sau buộc phải hạ cấp băng thông xuống 1 nửa (x2), hoặc bị vô hiệu hóa hoàn toàn nếu ép ổ cứng chạy cấu hình x4. Tương tự, nếu sử dụng khe lưu trữ M.2_3, khe cắm mở rộng thiết bị PCIe G4 bên dưới cũng sẽ ngừng hoạt động. Điều này đồng nghĩa với việc bạn mua 1 hệ thống rất nhiều cổng giao tiếp, nhưng không thể sử dụng toàn bộ 100% dung lượng kết nối cùng lúc, buộc phải hi sinh tính năng tùy theo ưu tiên công việc. Ngoài ra, mainboard cũng không trang bị backplate bảo vệ và gia cố độ cứng cáp cho tổng thể.
