Phần này chúng ta sẽ nói về E-core, SMT và nhân NPU mới.

Bỏ Hyper-Threading để tiết kiệm silicon?

Nếu là một người quan tâm công nghệ PC, hẳn bạn sẽ không lạ gì Hyper-Threading (HTT) hay SMT (tên gọi chung trong ngành). Đây là một tính năng mà Intel rất tự hào mang đi ca tụng hơn 2 thập kỷ rồi. SMT được Intel quảng cáo nhiều tới nỗi đã có nhiều cuộc "đấu khẩu" rằng chip AMD "kém" hơn vì không có SMT (thế hệ trước Zen). Nhưng điểm buồn cười là chip M của Apple hay Snapdragon của Qualcomm chả có SMT vẫn cứ mạnh như thường. Thế nên có SMT hay không tuỳ thuộc vào mục tiêu thiết kế chip, chứ không phải điểm tiên quyết nói lên sức mạnh.

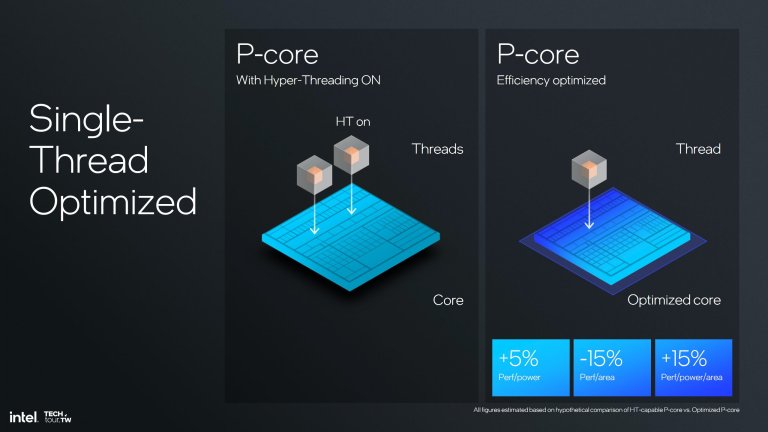

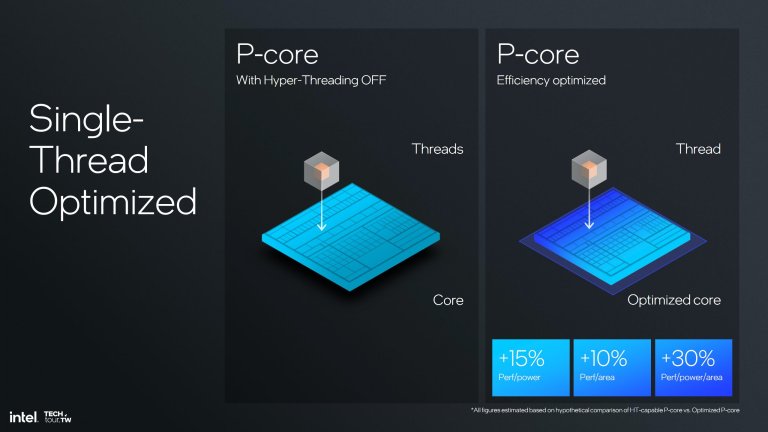

Quay lại Lion Cove, đây là lần đầu tiên trong 23 năm qua, Intel từ bỏ SMT trên sản phẩm của mình. Lý do mà công ty này đề ra là nếu không hỗ trợ SMT, thì 1 nhân xử lý được-tối-ưu (1 luồng) sẽ giảm được 10% diện tích nhưng vẫn cho hiệu năng xử lý tương đương với nhân hỗ trợ SMT (nhưng chỉ đang xử lý 1 luồng), hoặc ở cùng mức tiêu thụ điện thì hiệu năng sẽ hơn 15%. Còn so sánh với nhân đang xử lý 2 luồng, nhân được-tối-ưu (1 luồng) chỉ giảm 15% hiệu năng trên cùng diện tích, nhưng xét cùng mức tiêu thụ điện thì hiệu năng lại cao hơn 5%. Từ đấy, Intel (hoặc Pat Gelsinger) đã quyết định Lion Cove không cần hỗ trợ SMT nữa.

Một điểm khôi hài là nhớ lại lúc AMD (thuở Lisa Su chưa làm CEO) thiết kế chip Bulldozer, các kỹ sư công ty này cũng đưa ra nhận định không khác Intel hiện tại - họ có thể hỗ trợ SMT nếu thích nhưng chỉ cần thêm 15% silicon để ra 1 nhân "thực" thì tại sao phải xài nhân "ảo"? Thế nên Bulldozer và các sản phẩm dựa trên nó vẫn trung thành với triết lý CMP thay vì SMT. Chỉ khi Lisa Su về thì AMD mới chuyển qua SMT. Về lợi ích của SMT, mình sẽ có bài phân tích sâu hơn ở sau.

Theo quan điểm cá nhân, mình cho rằng việc Intel bỏ SMT trên Lion Cove thực chất đến từ E-core Skymont. Cụ thể hơn là ở cơ chế chia việc mới của Thread Director (TDD).

E-Core Skymont - Mạnh không kém Raptor Cove?

Thực ra câu nói trên có một tý khoa trương, hay đúng hơn là, còn thiếu điều kiện. Để E-core của LNL có thể mạnh ngang P-core của Core đời 13/14 thì yêu cầu là chúng phải được gắn với L3 Cache (LLC) hoặc Ringbus. Mà LLC hay Ringbus là thứ cho tới nay chỉ áp dụng cho P-core, bản thân các cụm E-core (4 nhân) hiện không có tính năng "đắt tiền" này (cache chiếm rất nhiều silicon). Skymont trên LNL hiện không có LLC.

Song thông tin này của Intel cũng là một điểm thú vị. Theo ý kiến của mình, Intel có thể mang Skymont lên các dòng chip server (series Forest) và trang bị LLC cho chúng. Còn với desktop, nếu E-core có thể xài chung LLC với P-core thì mọi thứ sẽ rất ly kỳ... Nhưng thôi, hãy trở về với LNL.

Front-end

Nếu đã từng xem qua phần phân tích E-core Crestmont của MTL, bạn dễ nhận thấy Skymont là phiên bản "mập địt" của Crestmont (sorry đã body samsung)! Trong khi Crestmont có 2 cụm decoder (2x 3-wide) thì Skymont là 3 cụm (3x 3-wide). Dung lượng bộ queue cũng như fetch của Skymont cũng gấp 1,5 lần Crestmont (từ 64 lên 96 đơn vị).

Nhưng do chỉ là E-core, các thành phần tiên đoán rẽ nhánh hay lên tập lệnh của Skymont vẫn khá đơn giản. Chúng chỉ bự hơn Crestmont vì có nhiều decoder hơn.

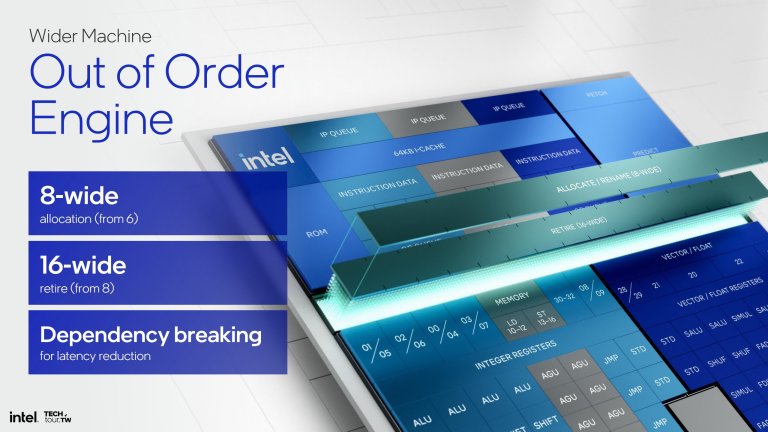

Out-of-order (OoO) engine

Bạn có thể đang nghĩ, 9-wide decoder thì OoO cũng phải 9-wide cho tương xứng? Không. Nếu đây là P-core thì sẽ như thế, nhưng đây không phải P-core. Intel chỉ mở rộng khu vực này từ 6-wide lên 8-wide. Nó cũng chỉ có 2 chức năng Allocate/Rename chứ không được đầy đủ bằng Lion Cove. Uh thì E-core nên chỉ được vậy thôi...

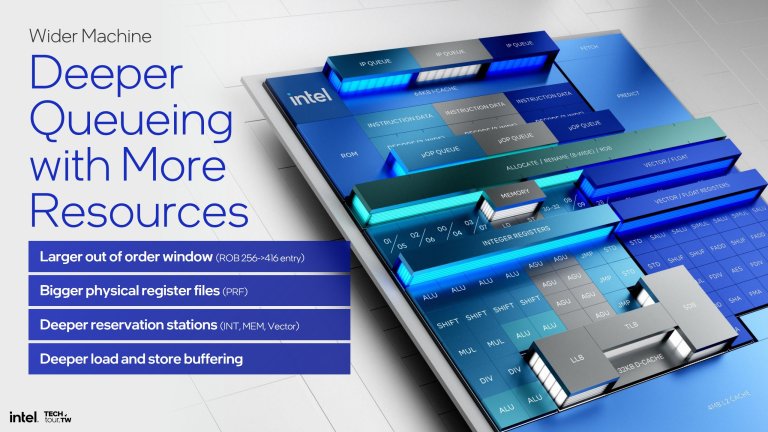

Một "nét truyền thống" của E-core từ bao lâu nay là chúng không có thanh ghi Scheduler. Thay vào đó các vi lệnh sau khi được decode sẽ đẩy thẳng xuống các cổng để đưa vào các ống lệnh INT hay FPU. OoO của Skymont chỉ cải thiện ở chỗ tăng số lượng cửa sổ tập lệnh từ 256 lên 416, cũng như mở rộng thêm kích thước cho các thanh ghi khác.

Execution

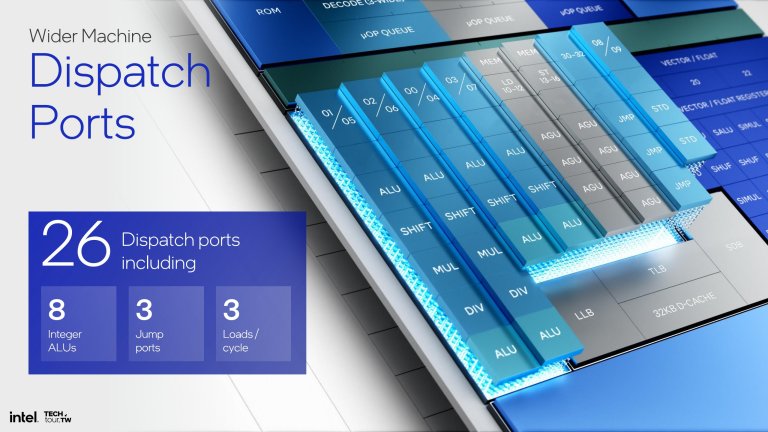

Tuy cấu trúc đơn giản, nhưng vì số decoder tăng hơn trước nên khu vực xử lý của Skymont cũng cần mở rộng hơn Crestmont. Cũng giống các đời E-core trước, Skymont có rất nhiều cổng để nhận yêu cầu xử lý từ front-end/OoO. Riêng khu vực INT/MEM có tới 26 cổng nhận dữ liệu (!), FPU là 6 cổng. Mặc dù số cổng nhiều là thế nhưng số ống lệnh không bao nhiêu. Chúng ta có 4 ống INT, 2 ống MEM và 1 ống JMP, 1 ống STD. Còn FPU là 5 ống lệnh.

Cũng do số ống lệnh tăng lên, các đơn vị tính toán của Skymont cũng tăng theo. So với Crestmont, số ALU INT tăng gấp đôi (4 lên 8). Riêng bên FPU, Intel cho biết khu vực này có năng lực xử lý các vector có kích thước 4x 128-bit, giúp cải thiện hơn năng lực AI. Các đơn vị FMUL, FADD, FMA cũng giảm bớt độ trễ, cho phép tính toán nhanh hơn trước.

Back-end

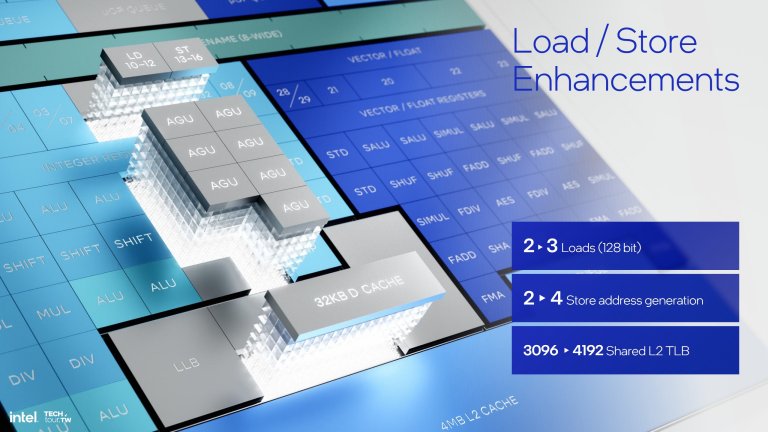

Front-end và Execution mở rộng hơn đồng nghĩa Back-end cũng thế. Chúng ta có tới 7 AGU thay cho 4 ở thế hệ trước. Chúng cho phép đạt tới 3 lượt Load 128-bit và 4 lượt Store. L2 TLB tăng 33% từ 3096 lên 4192 entry.

Dù thế, dung lượng cache vẫn giữ nguyên như Crestmont, cho thấy E-core vẫn bị "phân biệt đối xử". Có thể tưởng tượng nhà máy có nhiều công nhân hơn để đẩy hàng đi lại, song diện tích khu vực để pallet hàng thì "cù như vẫn".

Tổng quan lại, Intel cho hay Skymont có hệ số IPC INT cao hơn Crestmont 38%, còn FPU là 68%! Khá ấn tượng! Trong khi đó nếu được trang bị LLC, IPC Skymont sẽ ngang ngửa với Raptor Cove. Có điều món này hiện không áp dụng cho LNL, thế nên chúng ta chỉ cần con số so sánh với Crestmont được như Intel quảng cáo...

Cơ chế Thread Director mới - 8 nhân như 4 nhân?

Ở trên, chúng ta đã biết LNL (đúng hơn là Lion Cove) sẽ không có SMT. Lý do Intel đưa ra là 1 nhân P-core được-tối-ưu sẽ xử lý công việc hiệu quả hơn khi chạy SMT. Nhưng quan điểm của mình cho rằng đấy không phải nguyên nhân chính. Mà "kẻ tội đồ" ở sau tất cả chính là TDD.

Cơ chế TDD trên Raptor Lake là nguyên nhân làm crash?

Về chức năng của TDD hẳn bạn cũng đã biết nó là thành phần nằm giữa OS và con chip, chủ động phân tích các yêu cầu của ứng dụng để xem E-core hay P-core sẽ tối ưu hơn khi xử lý công việc nào đó (luồng). Nhưng TDD cũng chính là điểm mà mọi thứ trở nên rối rắm. Hẳn bạn từng nghe chuyện nhiều máy tính chạy Core đời 13/14 bị crash? Có nhiều lý do được nêu ra song theo ý kiến của mình, vấn đề nằm ở chỗ TDD liên tục luân chuyển luồng công việc qua lại giữa E-Core và P-core. Do kiến trúc và cách xử lý khác nhau, quá trình luân chuyển này khiến cho OS/ứng dụng không nắm được dữ liệu chúng đang cần ở đâu và ở tình huống tệ nhất là mọi thứ crash.

Nó cũng gần tương tự việc bạn đặt hàng ở Quang Trung nhưng shipper lại đọc thành Nguyễn Huệ, hoặc bạn chờ ở Đinh Tiên Hoàng nhưng người yêu lại tới Đinh Bộ Lĩnh. Bạn ghi là QL1A nhưng ở tỉnh thành nào thì không có...

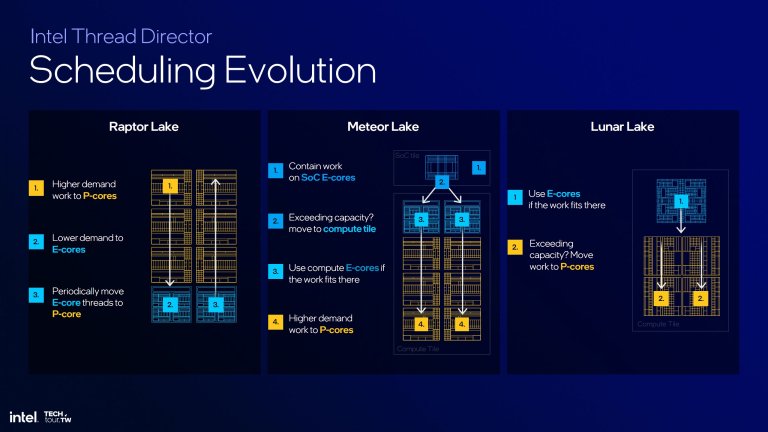

Cách TDD phân loại công việc

Tới đời MTL, Intel đổi lại cách TDD làm việc. Thay vì luân chuyển mọi thứ kiểu ngẫu hứng, nay E-core sẽ đảm nhận trước tiên. Chỉ khi yêu cầu tính toán nhiều mới chuyển lên P-core (không có chiều ngược lại). Cách làm này trên lý thuyết sẽ không gây ra tình trạng shipper một nơi, khách một nẻo như trước. Có điều MTL chỉ tồn tại trên laptop nên chúng ta chưa kiểm định được rõ ràng mọi tình huống.

Và kế đến là LNL, Intel lại... đổi tiếp!

Nhìn từ xa thì TDD của LNL vẫn làm việc giống như MTL - vẫn E-core trước mới qua P-core. Song khi xem xét chi tiết hơn, quá trình luân chuyển này tương đương 1 E-core = 1 P-core. Và đây là mấu chốt. Ở MTL trở về trước, P-core hỗ trợ SMT cho phép xử lý 2 luồng công việc khác nhau, nhưng E-core chỉ duy nhất 1 luồng. Vậy với 8 E-core hay 8 luồng và 6 P-core hay 12 luồng, quá trình luân chuyển sẽ diễn ra thế nào? Tất yếu sẽ có P-core nhận tới 2 luồng từ E-core và P-core chỉ nhận 1 luồng. Đây là cách phân chia công việc không hiệu quả.

4 luồng E-core sẽ có 4 luồng P-core "gánh team" khi cần

Vậy nên ở LNL, Intel đã bỏ SMT đi để 1 luồng E-core sẽ ứng với 1 luồng P-core (không xảy ra tình trạng 1 P-core phải chạy 2 luồng trong khi P-core khác nằm chơi). Như thế tài nguyên tính toán sẽ được chia đều hơn và hiệu quả hơn.

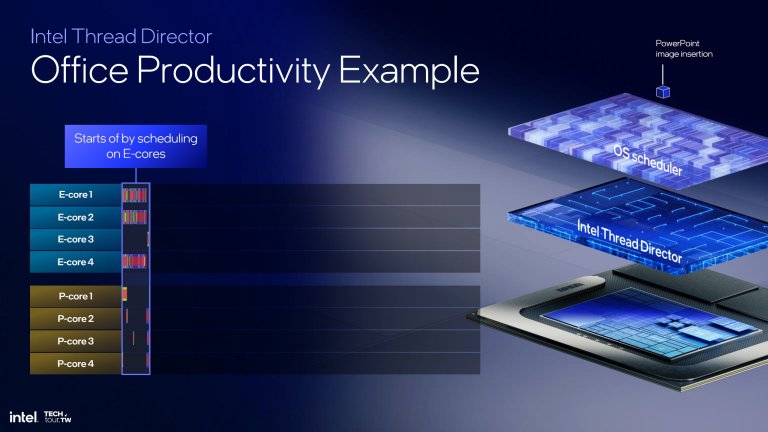

Lúc chạy toàn việc nhẹ thì chỉ có 4/8 nhân làm việc

Bù lại, căn cứ theo cách làm việc này, nếu máy tính chỉ đang chạy duy nhất công việc nặng, thì gần như chỉ có 4 P-core hoạt động. Và khi máy ở chế độ nhàn rỗi, cũng chỉ có 4 E-core làm việc. Chỉ khi cùng làm cả việc nặng nhẹ (hoặc nhiều việc vừa phải) thì cả 8 nhân mới phát huy hết. Nên nhìn theo cách nào đấy LNL giống như một CPU 4(+) nhân hơn là 8 nhân. Tất nhiên, đây là cách nhìn của riêng mình, bạn có thể nhìn khác.

NPU4 - Thừa sức cho Copilot+ PC

10 năm trước nếu nói về AI cá nhân hẳn nhiều người sẽ bật cười, vì dữ liệu còn rời rạc và thuật toán còn sơ khai, mang chúng lên PC không có ý nghĩa thực tế nào. Nhưng nay là 2024, nhiều thứ đã thay đổi. AI đã hiện diện ở rất nhiều nơi và AI cá nhân đang dần trở thành một tiêu chuẩn chung. Cả AMD, Intel và Qualcomm đều dùng AI để quảng cáo cho sản phẩm của mình. Nhưng MTL lẫn Ryzen Mobile 7000/8000 đều chưa đủ "mạnh" theo yêu cầu của Microsoft.

Lịch sử phát triển NPU của Intel

Logic mà nói, Intel không thể chỉ sau một đêm là có thể úm ba la một khối ASIC chỉ chuyên AI có năng lực tính toán tới 48 ngàn tỷ phép tính mỗi giây (TOPS) được. Công ty này bắt đầu đặt tay vô nghiên cứu NPU từ 2018. Nhưng 2 thế hệ NPU đầu tiên không được mang ra thị trường. Có thể hiểu vì thời điểm 2018 lẫn 2021, thị trường AI cá nhân chưa "chín muồi". Mẫu NPU3 được đưa tới người dùng cá nhân vào năm ngoái trên MTL với năng lực 11.5 TOPS - tốt nhưng chưa đủ chuẩn Copilot+. Và nay là năm thứ 6, một chặng đường tương đối vừa đủ cho một dự án R&D trưởng thành.

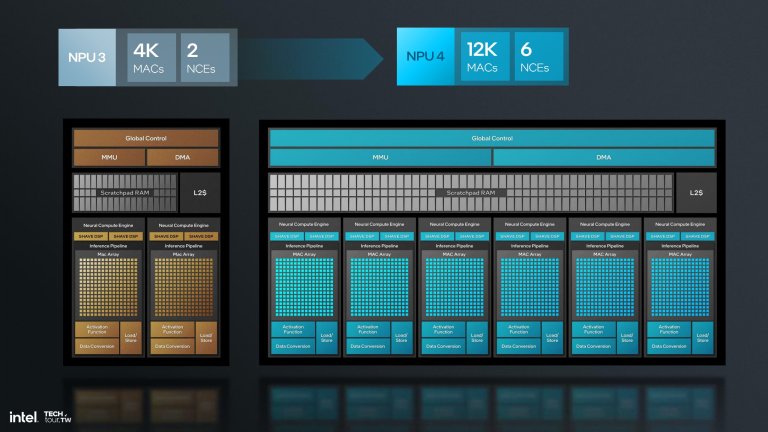

So sánh NPU3 vs. NPU4

Do NPU1 và NPU2 chưa bao giờ được công bố, nên chúng ta cũng không cần nhắc tới chúng. NPU4 trên LNL của hôm nay là sự kế thừa từ NPU3 trên MTL. Về cơ bản cấu trúc, NPU4 vẫn giữ nguyên như NPU3, chủ yếu là số lượng đơn vị chức năng của nó nhiều hơn đàn anh. Từ 2 khối NCE (Neural Compute Engine), nay chúng ta có 6 khối. Và nhìn từ trên cao, toàn bộ khối NPU4 nhìn... rất quen.

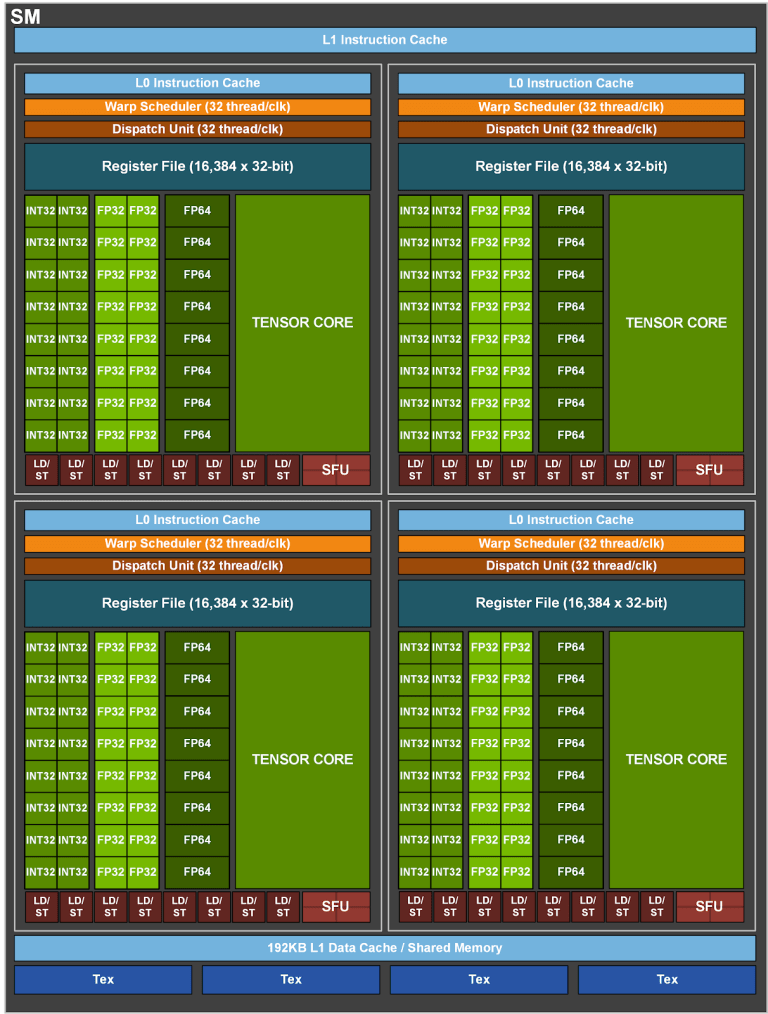

Sơ đồ khối SM trên GPU NVIDIA A100

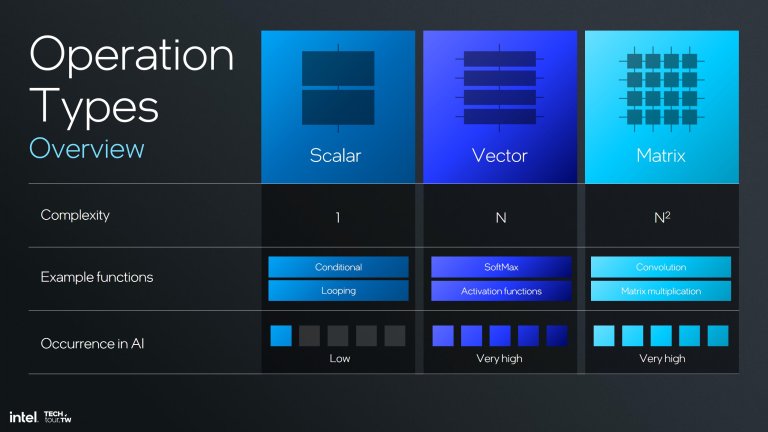

Vâng, cấu trúc NPU4 của Intel nhìn không khác GPU của NVIDIA là bao, với các NCE tương tự các SM. Sự tương quan này âu cũng là điều dễ hiểu vì cấu trúc của GPU nói chung hầu hết là các SIMD để xử lý vector. Sự xuất hiện của AI đặt thêm vấn đề nhân ma trận dẫn tới sự xuất hiện của các khối MAC (nhân/chồng dữ liệu). Vì thế sự xuất hiện các mảng MAC gần như là sự tiến bộ lên từ các SIMD. Đây cũng là lý tại sao nhân CPU chạy AI rất dở vì chúng đa phần thực hiện phép tính vô hướng (scalar), còn GPU là tính vector, và mạng neuron là nhân ma trận. Việc NVIDIA bổ sung thêm nhân Tensor hay Intel có thêm bộ mở rộng XMX cho GPU Xe chính là để giải quyết bài toán ma trận này. Thế nên bạn đừng ngạc nhiên khi nhân đồ hoạ của LNL có năng lực AI tới 67 TOPS, hơn cả NPU4.

GPU là những cỗ máy xử lý vector, nâng cấp nhân ma trận dễ dàng hơn CPU

Song GPU là để xử lý đồ hoạ. Trừ phi nhu cầu vẽ ảnh 2D/3D của bạn là zero thì GPU mới "toàn tâm toàn ý" để xử lý AI. Còn khi đang chơi game mà bạn bắt GPU "gánh" cả AI thì có phần hơi áp lực. Thế nên sự tồn tại của một khối ASIC chuyên AI vẫn hơn.

Bên trong 1 NCE, có 2 thành phần chính là SHAVE DSP để xử lý toán vector và Inference Pipeline chuyên cho nhân ma trận. So với SHAVE DSP của NPU3, SHAVE DSP trên NPU4 có kích thước lớn gấp 4 lần, với thanh ghi tăng từ 128-bit lên 512-bit, cho phép 1 chu kỳ tính toán đạt hiệu suất 32 vector FP16 (trước là 8 vector). Còn Inference Pipeline vẫn giữ nguyên so với thế hệ trước. Mỗi mảng MAC vẫn có hiệu suất 2048 phép toán INT8/chu kỳ hoặc 1024 phép toán FP16/chu kỳ.

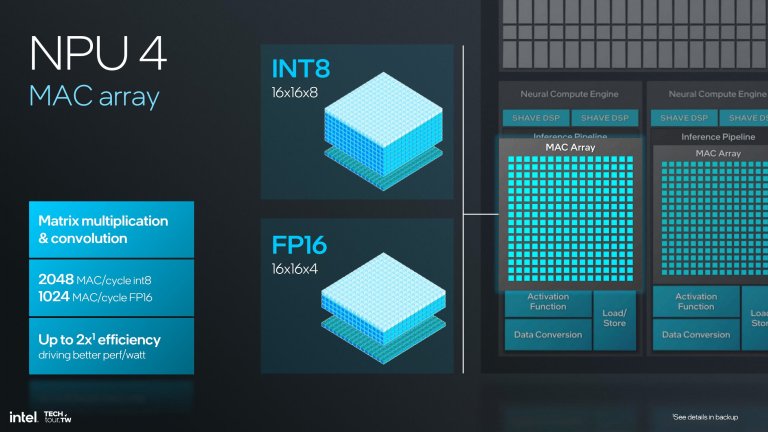

Cấu trúc mảng MAC trên NPU4 vẫn như NPU3

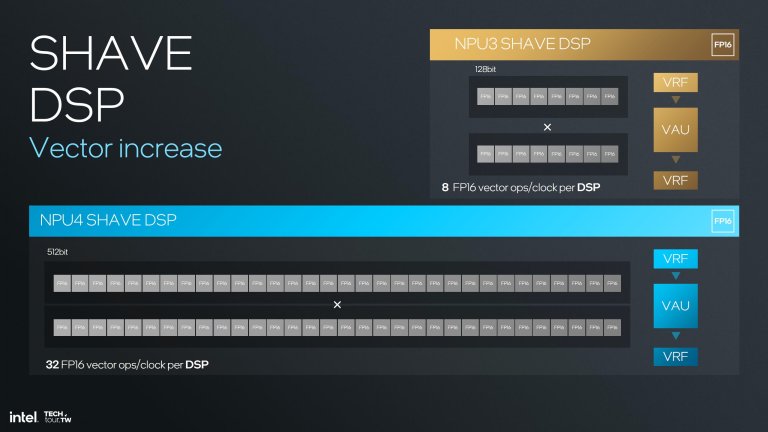

Riêng SHAVE DSP của NPU4 mạnh gấp lần thế hệ cũ

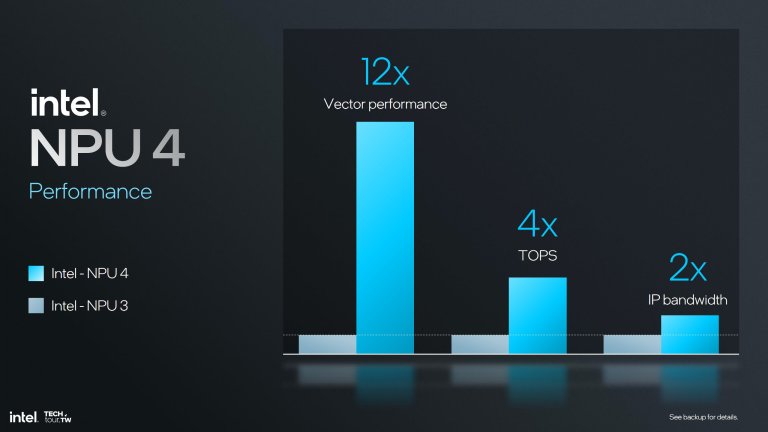

So sánh hiệu năng AI giữa NPU3 vs. NPU4

Đáng giá chung, Intel cho biết NPU4 có hiệu suất tính vector gấp 12 lần NPU3 (cũng hợp lý vì SHAVE DSP được cải tiến nhiều nhất), hiệu năng TOPS tăng 4 lần và băng thông dữ liệu tăng gấp đôi.

Khi người khổng lồ thức giấc

Chuyện gần như không cần bàn cãi là Intel đã có nhiều năm "ngủ quên" khi mỗi năm ra mắt một dòng chip Core mới nhưng hiệu năng gần như đứng yên. Đấy là giai đoạn khi Brian Krzanich làm lãnh đạo. Brian cũng rất chần chừ trong việc đầu tư vào EUV các kỹ sư Intel phải "đánh vật" với tiến trình 14 nm. Dòng chip Cannon Lake vốn được phát triển cho dây chuyền 10 nm sau cùng bị huỷ bỏ. Kiến trúc Sunny Cove được xem là thay đổi lớn nhất từ kiến trúc Core (2006, 65 nm) cũng "dính đạn" vì dây chuyền 10 nm chưa sẵn sàng để sản xuất. Nó đành trở về 14 nm với tên gọi Cypress Cove.

LNL được sản xuất trên dây chuyền TSMC N3B

Chỉ khi Pat Gelsinger làm CEO, các vấn đề cũ nát mới được xử lý công ty này không ngần ngại thuê TSMC để sản xuất nếu các dây chuyền sẵn có không thể đáp ứng. MTL lẫn LNL là 2 ví dụ (ARL có lẽ cũng thế). LNL dùng tiến trình N3B mới nhất (hiện có) và sẽ đối thủ nặng ký cho các sản phẩm của AMD lẫn Qualcomm.

Việc "nhảy cóc" lên 8-wide decoder cho thấy Pat sẵn sàng thay đổi "nếu cần thiết" để cạnh tranh với đối thủ. Và nếu các tin đồn về hiệu năng LNL mới đây là chính xác, thì chuyện đó âu cũng là hợp lý với các thay đổi trên Lion Cove. Đó là nền móng cho Intel trong ít nhất 3 năm nữa trên mảng PC. Vấn đề tồn tại tiếp theo là phiên bản desktop (ARL) sẽ có bao nhiêu nhân Lion Cove? Và nó sẽ mạnh tới mức nào khi không còn bị giới hạn TDP như trên LNL?

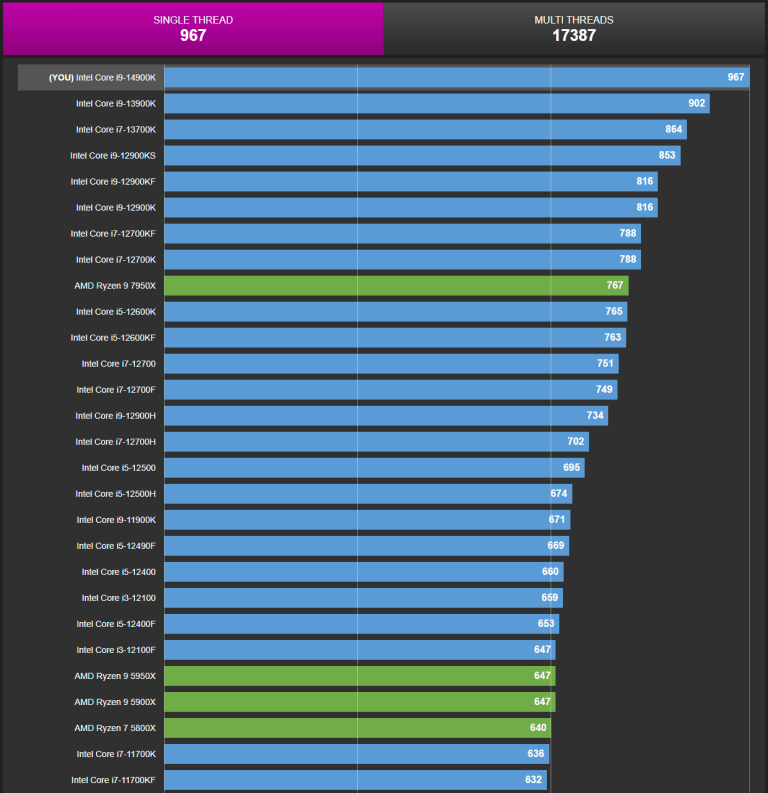

Hiệu năng đơn luồng của Raptor Lake vẫn cao hơn Zen 4

Riêng Skymont, điểm thú vị nhất với mình là hiệu năng khi kèm LLC/Ringbus. Vì LNL là thiết kế tiết kiệm điện, chúng ta sẽ không thấy được điều này. Nhưng ARL thì sao? Liệu Intel sẽ cho nó xài chung LLC như Lion Cove? Bạn cần chú ý các chip Core 13/14 hiện nay vẫn giữ ngôi đầu bảng hiệu năng đơn luồng, và nó đến từ Raptor Cove.

Với NPU, hiện tại chưa thể nói gì được nhiều về khối ASIC này, vì AI cá nhân vẫn là một tính năng mới. Thời gian dài chúng ta mới nhận xét được NPU của công ty nào hiệu quả hơn. Nhưng cá nhân mình cho rằng đa số sẽ chỉ xây dựng NPU đạt tiêu chuẩn Copilot+ chứ không làm mạnh hơn vì suy cho cùng, hiệu năng CPU/GPU vẫn là quan trọng nhất.

Sau cùng, kiến trúc Zen 5 sẽ thế nào là điều sẽ được AMD hé lộ vào cuối tháng 7 này. Với áp lực cạnh tranh dữ dội từ cả Intel lẫn phe ARM, yêu cầu cần một kiến trúc mới mạnh mẽ là điều mà công ty này rất cần để đáp trả các đối thủ. Mình cũng sẽ phân tích rõ hơn kiến trúc Snapdragon X Elite lẫn lợi hại của SMT ở những bài sau.
